Поиск скрытой проводки своими руками

При проведении косметического и капитального ремонта в квартире после покупки необходимо знать, где располагается скрытая проводка в стене. Поиск можно осуществить своими руками, обладая опредёленным опытом и специализированным оборудованием.

Многие владельцы жилья пренебрегают данным мероприятием, в результате чего наступают весьма плачевные последствия – возникает короткое замыкание и поражение током, даже пожар. Поэтому не стоит подвергать себя и членов семьи риску. Ищите провода, которые находятся в стене при следующих обстоятельствах:

• замена электрического кабеля
• нет заземления
• различные неисправности с электрикой
• работы по сверлению стены
• монтаж новых выключателей и розеток

Как найти скрытую проводку без профессионального прибора?

Чтобы обнаружить провода своими руками, можно содрать обои, особенно если их предстоит менять.

Вы увидите выпуклости в стене или определите их на ощупь. Если электричество проводилось на оштукатуренной поверхности, вы заметите след. Поиск скрытой электропроводки осуществим посредством обыкновенного радио, работающего на частоте 100 кГц. Главным условием является соблюдение тишины в квартире. Включите приёмник и проведите его максимально близко к стене. Как только услышите треск, зафиксируйте это место. Определить точку нахождения проводов также можно, установив на них большую нагрузку. Для этого берут компас и находят точное место расположения кабеля по показателям отклонения стрелки.

Найти скрытую проводку можно таким действенный методом – катушка с сопротивлением 500 Ом магнитного провода. Её подключают к микрону, включив предельную громкость. Если провод, находящийся внутри, этот звук воспроизведёт, то линия находится в данной зоне. Можно смонтировать своими руками устройство, которое состоит из головного телефона, источника питания от электричества и транзистора.

Для поиска электропровода прислоните корпус прибора к стене. При обнаружении раздастся сигнал.

Также можно применить транзисторы – один полевой и два биполярных. Последние создают установку из мультивибратора, а первый – электроключ. Названное приспособление улавливает электрополе, которое образует невидимая глазу электропроводка. Когда загорится лампа и агрегат завибрирует, можете не сомневаться – кабель найден!

Существует эффективный вариант – изготовление своими руками особого устройства. В качестве корпуса возьмите коробку из пластика от лампочки и наклейте на любую сторону скотч из алюминия. Он будет выполнять функции антенны. Поставьте аккумуляторы на

4-5 Вт . В коробе проделайте дырочки и вмонтируйте лампочку. Далее установите транзистор со сверхчувствительностью, присоедините антенну и батареи к скотчу. Зафиксируйте крышку. О поиске в стене проводов будет свидетельствовать вспыхнувшая лампа.

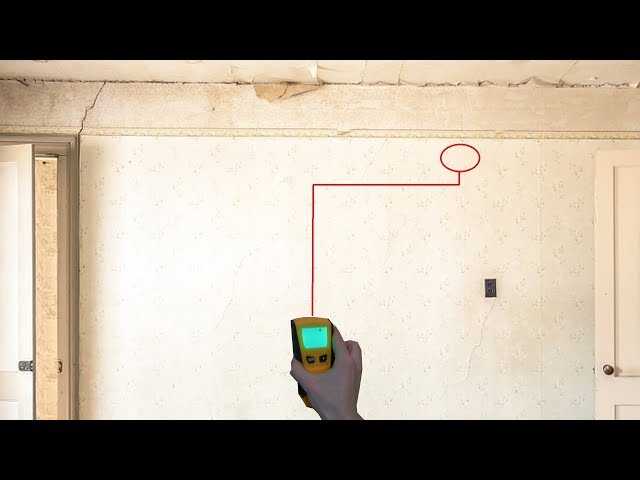

Как определить скрытую электропроводку в квартире специальным прибором «Дятел»?

Если вы располагаете денежными средствами в достаточной мере, то можно приобрести профессиональное оборудование – тестеры и сигнализаторы. Найти заделанные кабели с их помощью возможно на любой глубине. Приспособление марки «Дятел» отечественного производства является крайне популярным. С его участием поиск в стене электрокабеля своими руками достаточно прост даже под слоем штукатурки толщиной в 8 сантиметров

. Основные характеристики устройства:

• контроль работы предохранителей
• нахождение фазных кабелей
• проверка фазности счётчика электроэнергии
• возможность найти неисправность электрики в квартире в кратчайший срок

Сущность его функционирования основывается на принципе электростатики переменного электрополя. При приближении антенны к источнику тока начинает работу электродинамическая сила, и оборудование подаёт сигнал. Индикаторные отвёртки «Энергия» способны определить скрытую электропроводку в стене на закладке на небольшой глубине. Инструмент работает в двух режимах – бесконтактном и контактном, чувствительность у него трехуровневая – от низкой до высокой. Он эффективно производит поиск в квартире места разрывов фазных проводов. При нахождении источника загорается зелёный индикатор.

Зачастую при проведении крупномасштабного ремонта возникает необходимость наметить места проложения старых электропроводов с последующей их заменой. Их, как правило, монтируют по горизонтали и вертикали под ровными углами. И если комната пустая, то можно попробовать визуально их рассмотреть. Но этого не достаточно, чтобы приступать к штроблению и демонтажу.

Другие приборы для поиска в квартире скрытой проводки

Проверенным способом для поиска в квартире старой прокладки электрокабеля является тестер CEM LA-1014 . Данное устройство высокоточное и находит под штукатуркой даже обесточенные провода.

Характерными свойствами техустройства можно назвать нахождение неисправных участков кабеля с указанием мест оплавления, замыкания и обрыва. Единственный минус такого приспособления – это улавливание металлических предметов, располагающихся в стене.

Для нахождения электрических проводов в квартире подходит агрегат MS-158M . Он имеет возможность устанавливать местонахождение элементов, располагающихся на глубине 5 метров . Запомните – никогда не начинайте работы, если не знаете, где пролегает электрическая линия. Если у вас есть необходимые навыки, можете попробовать создать прибор для поиска своими руками.

Как найти проводку в стене квартиры и частного дома· ИВАНМАСТЕР

Задачи электрика заключаются не только в монтаже электрических приборов и проводки, но и в поиске старых линий. Если при старой установке был применен скрытый метод, то отыскать проводку крайне затруднительно. Поэтому при заказе услуг электрика важно понимать и знать методы поиска электрической проводки. Существует достаточного много способов поиска и со всеми мы постараемся познакомиться в этой статье.

Как найти проводку в стене

Бывает достаточно часто, что во время проведения ремонтных работ строитель, не являясь профильным специалистом, взялся за укладку электрической проводки. При этом он не соблюдает необходимые правила и не придерживается основ, согласно которым проводка должна проходить только под прямым углом. При этом угол поворота разводки должен составлять девяносто градусов. Если мы уверены, что монтаж проводки осуществлял электрик, то провод найти в стене или потолке значительно легче.

Стандартно специалист ищет разводку при помощи проверенных приборов, с помощью которых ему удавалось достичь положительного результата ранее.

Способы поиска скрытой проводки

На данный момент существует несколько методов, наиболее часто применяемых электриками:

1. Визуальный способ.
   Найти скрытую разводку можно визуально в ситуации, когда на стенах помещения отсутствуют обои. При этом на стене ищут неровности штукатурки или должен быть другой цвет в зоне прокладки. Если эти признаки имеют место, то можно смело штробить и доставать старую проводку.
2. Поиск с помощью радиоприемника. Данный способ является не совсем точным, но при отсутствии точных приборов, можно и им воспользоваться. Погрешность при поиске составляет десять сантиметров, но в большинстве случаев он помогает найти скрытую проводку. Необходимо подключить прибор и произвести настройку на частоту в сто килогерц. Затем прислонить к стенке и аккуратно провести вдоль нее, стараясь не прикасаться к поверхности. В районе проложенной проводки должен раздаться характерный треск, свидетельствующий о заложенной скрытой проводке электрики. Чем ближе линия расположена к приемнику, тем отчетливее будет слышен звук. Но использование такого способа возможно только при ситуации, когда в помещении гробовая тишина и провод находится под напряжением.
   В иных случаях применение радиоприемника не имеет смысла.
3. Найти проводку в стене с помощью смартфона. Собственнику телефона необходимо превратить устройство в металлодетектор, при этом необходимо задействовать определенные приложения. В мобильном устройстве должен присутствовать сканер, с помощью которого можно найти скрытую проводку на глубине около десяти сантиметров. Современные гаджеты способны к установке такого приложения, поэтому телефон можно активно задействовать при поиске скрытой разводки.
4. Поиск проводки с использованием слухового аппарата. Подойдут только устройства старого типа, новое оборудование является не пригодным. Способ действительно очень точный, поэтому некоторые электрики старой закалки применяют его в своей практике. Необходимо произвести настройку оборудования на функцию, при которой телефон будет реагировать на электромагнитные колебания. На практике это выглядит также, как и в случае с радиоприемником. Прибор подносят к стене и внимательно слушают. Если раздастся характерный треск, значит в этом месте находится разводка.
5. Применение мультиметра. У каждого электромонтажника в наличии имеется данный прибор. Подключаем сопротивление в двести килоОм и соединяем щупы с истоком прибора. Находящийся с правой стороны вывод является своего рода антенной. Прибор подносится к стене и при возникновении электромагнитных колебаний сопротивление изменяется, что регистрируется на устройстве.
6. Поиск проводки с помощью металлодетектора. Основное его функциональное предназначение — поиск металлических предметов, находящихся в земле. Но электрики приспособили его для решения собственных задач. Преимущество данного прибора заключается в том, что искомому проводу не требуется создавать напряжение, металлоискатель найдет его даже без него. При этом погрешность прибора будет составлять не больше пяти сантиметров.
7. Применение индикаторной отвертки. Этими средствами поиска достаточно легко пользоваться, так как они реагируют на электромагнитное излучение, создаваемое скрытой проводкой, находящейся под напряжением. Отвертка плотно прислоняется к стене и производится поиск. Если световой индикатор засветился, то провод находится в этом месте. Но прибор имеет свои отрицательные стороны. Он способен находить провод на расстоянии не более двух сантиметров. Если разводка сделана глубже, то отвертка бесполезна.

Профессиональное оборудование для поиска проводки

Электрики редко пользуются всеми вышеописанными способами. В большинстве своем они имеют в своем распоряжении профессиональные устройства и используют их. Профильные приборы различаются по принципам работы и подразделяются на классы:

1. Электростатические приборы. Их основное функциональное назначение заключается в поиске проводки, которая находится под напряжением. Устройства доступны по цене и достаточно точны. При их применении необходимо учитывать следующие аспекты. Поверхность аппарата должна оставаться полностью в сухом состоянии и при его использовании необходимо убрать другие металлические предметы.
2. Электромагнитные устройства. По принципу действия полностью похожи на предыдущие, но линия обязательно должна находиться под напряжением выше одного килоВатта.

Как искать происшедший обрыв проводки в стене

Прежде всего от электрика требуется определение какая фаза подверглась дефекту. С этой целью специалист обычно задействует индикаторную отвертку. Если при проверке фаза находится на месте, то оборван ноль.

Часто электрики для поиска места обрыва используют специальное оборудование. Устройство перемещают вдоль стены или по горизонтали и аппарат сигнализирует, что с проводкой все нормально. Но в случае, когда сигнал прекращается, то значит обрыв обнаружен и необходимо штробить стену, чтобы добраться до неисправности.

Обычно мастера электрики пользуются устройством, которое называется трассоискатель. Принцип его работы заключается в поиске проводки в стене, которая находится под напряжением. Если электрический ток отсутствует, тогда подключают генератор, подающий необходимое напряжение. Его улавливает датчик, который настроен на прием. Когда возникает напряжение, прибор издает звуковой сигнал. При этом, в месте обрыва сигнала слышно не будет. Применение трассоискателя значительно упрощает задачу электрикам, и они справляются с поиском в течении короткого промежутка времени.

С помощью каких еще способов ищут проводку в стене? Приведенные ниже методы сравнимы с мифами, поэтому не рекомендуем их практическое применение:

1. Применение бытового компаса. Некоторые «мастера» утверждают, что найти разводку в стене можно при помощи простого компаса. Но если мыслить логически, создать в бытовых условиях магнитное поле просто невозможно и поэтому прибор бесполезен.
2. Использование магнита. Существует ошибочная версия, что если привязать магнит и водить его вдоль стены, то в месте пролегания провода он способен отклониться. Не советуем тратить время, так как этот метод является полной чушью.

В настоящее время существуют и другие гипотезы, но лучше пользоваться проверенными способами.

Как найти электрический провод в стене

Перейти к содержимому Как найти электрический провод в стене

Как найти электрический провод в стене

Слепой поиск электрического провода может привести к некоторым кошмарным сценариям. Один без необходимости разрушает гипсокартон. Другой потенциально просверливает места, где находятся провода, что может привести к повреждению электричества, поражению электрическим током или другой чрезвычайной ситуации, даже к сантехнической катастрофе. К счастью, есть много способов найти провод внутри стены. Возможно, вам даже не придется искать сами провода; вам просто нужно знать, к чему они подключены, и иметь под рукой нужные инструменты.

Вот некоторые из ваших вариантов:

Искатели стоек

Провода часто проходят вдоль стоек, деревянных или металлических балок, являющихся частью каркаса стены. Магнитный искатель гвоздей обнаруживает металлические гвозди в стойках, на которые часто опираются провода, в то время как электронный искатель гвоздей создает электрическое поле, которое позволяет ему идентифицировать более плотные области (некоторые могут обнаруживать электрические токи). Поскольку провода в стенах располагаются горизонтально, включите искатель шпилек и переместите его в этом направлении. Он загорится, покажет визуальную индикацию или издаст звуковой сигнал, если что-то найдет.

Как только вы узнаете, где находятся гвозди в гвозде, отметьте это место. Затем выключите главный выключатель и просверлите небольшое отверстие в стене. Если у вас есть камера с прицелом, отверстие может быть довольно маленьким. Вы сможете увидеть, где находятся провода. Позже дыру можно залатать обычной штукатуркой для гипсокартона.

Провод Детекторы

Для некоторых проводных детекторов провода должны быть под напряжением, а для других нет. Обычно они находятся в том же отделе хозяйственного магазина, что и искатели шипов. Устройства более высокого класса также могут обнаруживать водопровод в стене. Чтобы использовать проводной детектор, подключите передатчик к ближайшей розетке (обычно в пределах 6 футов от области поиска) и правильно держите приемник (как показано в руководстве). В зависимости от модели может потребоваться, чтобы он был прижат к стене или держался под углом. Активация передатчика/зонда отправляет сигнал, который достигает приемника после обнаружения проводов.

Трассоискатели проводов/цепей

Они часто используют радар для обнаружения электрических проводов за стенами или под землей. Питание не обязательно должно проходить по проводу/цепи, так как детектор, в зависимости от модели, может найти даже оборванные провода. Чтобы использовать трассировщик:

1. Снимите приемник с передатчика.
2. Подключите передатчик к розетке или прижмите его к стене, если у него нет соединительного провода.
3. Подсоедините трассировщик к кабелю, торчащему из стены.
4. Включите передатчик и приемник.
5. Расположите приемник возле стены.
6. Медленно перемещайте устройство горизонтально.
7. Остановить, когда устройство начнет издавать звуковой сигнал.
8. Отметьте место карандашом.

Найдите обратный путь провода, вставив провод в розетку. Затем подключите дистанционный провод с более длинным проводом к передатчику и протяните его к розетке на другой стене. Продолжайте перемещать устройство по прямой линии и слушайте постоянные звуковые сигналы. По мере продвижения отмечайте стену вдоль пути провода.

Если устройство оснащено измерительными проводами, подключите красный провод к красному входу, а зеленый провод к черному порту. Закрепите красный провод на видимом проводе, а зеленый провод — на трубе или другом металлическом предмете для устойчивости (этот метод лучше всего подходит для строящихся или реконструируемых домов). Включите передатчик и приемник и отрегулируйте уровень чувствительности трассировщика. Он должен быть между 50% и 75%. При обнаружении провода полоса сигнала будет заполнена. Переместите устройство по прямой линии, чтобы проследить провод, отметив его местоположение перед началом ремонтных работ.

Детекторы напряжения

Найдя нужные провода, используйте детектор напряжения, чтобы проверить, находятся ли они под напряжением. Опции включают в себя тестер неоновых цепей или детектор напряжения звуковой сигнализации. Использование вольтметра обычно требует помещения металлического штифта в розетку или автоматический выключатель (в некоторых детекторах используются чувствительные к цепи зажимы, которые надеваются на изоляцию проводки). Независимо от типа, он покажет, отключена ли цепь или проверит, работает ли она правильно. Если есть путаница проводов, тональный генератор может помочь определить, какой провод куда идет при использовании на обоих концах цепи.

Свяжитесь с Express Electrical Services

Работа с электрическими проводами может быть неприятной и даже опасной. Наши лицензированные электрики имеют опыт работы со всеми видами электромонтажных работ в доме. Поиск проводов и разметка цепей могут быть выполнены быстро до того, как мы приступим к резке или сверлению. Мы работаем быстро и можем удовлетворить ваши потребности в электропроводке с минимальными перерывами. По вопросам обслуживания в районе Лос-Анджелеса и других частях Южной Калифорнии звоните по телефону 323-727-7799.

Перейти к началу

Как найти электрические провода в стенах

Электрические кабели проходят вертикально или горизонтально по стенам при установке? Все ли электрические кабели закрыты кожухом из оцинкованной стали за стенами из гипсокартона?

Электрические кабели проходят горизонтально и вертикально в вашем доме, поэтому вам нужно проверить, где они находятся, прежде чем начинать, если вы будете сверлить стены. Использование колпачков на кабелях не является обязательным. Некоторые электрики для чистоты прокладывают кабели в пластиковых трубах.

Содержание

• 1 Как найти электрический провод за каркасной стеной?
• 2 Есть ли только один способ найти провода за стенами?
• 3 Безопасно ли сверлить стену, используя BS7671 в качестве направляющей?
• 4 Насколько глубоки провода в стенах в Великобритании?
• 5 Можно ли закапывать кабели в штукатурку?
• 6 Что произойдет, если просверлить провод?
• 7 Как узнать, что вы задели провод?
• 8 На каком расстоянии от гипсокартона находятся провода?
• 9 Как найти провод в потолке?

Как найти электрический провод за каркасной стеной?

Есть способ не повредить стены: использовать искатель гвоздей. Они просты в использовании, и, пока вы ищете кабель, вы можете составить карту того, где проходят ваши кабели, для дальнейшего использования.

Приличный искатель шипов должен иметь функцию обнаружения проводов переменного тока, которая улавливает ток, протекающий по проводам на глубине около 2 дюймов и мельче. Держите тестер на расстоянии нескольких дюймов от известного кабеля под напряжением, такого как провод чайника, если вы не уверены, работает ли он.

Стоит отметить, что некоторые из этих устройств обнаруживают магнитное поле только вокруг провода под напряжением, потому что провода без питания не создают магнитного поля. Так что включите свет или подключите что-нибудь к розетке.

Есть ли только один способ найти провода за стенами?

Нет, вы также можете обратиться к местным электротехническим нормам; в Англии и Уэльсе это BS7671. Британский стандарт определяет, как электрик должен провести проводку дома, чтобы соответствовать строгим стандартам кодекса.

Для электрических целей ваш дом разделен на зоны, и эти зоны определяют, где должны быть размещены и закреплены кабели.

Вот что указано в BS7671:

• Кабели должны быть проложены в пределах 150 мм от места соединения стены с потолком
• Кабели должны быть проложены в пределах 150 мм от места соединения стены с другой стеной
• Горизонтально на одной линии с выключателем, розеткой или другим настенное оборудование
• Вертикально на одной линии с выключателем, розеткой или другим настенным прибором

Таким образом, с этими знаниями легко найти силовые кабели. 150 мм или около 6 дюймов от потолка или там, где стена встречается с другой стеной и вверх или напротив розетки или выключателя.

Безопасно ли сверлить стену, используя BS7671 в качестве направляющей?

Электрики хотели бы сказать вам, что да, но не все электрики равны, и некоторые из них идут коротким путем, особенно если ваш дом не новый и проводка не менялась.

Однако, если ваш дом является новым зданием, вы можете быть уверены, что строительные нормы и правила соблюдены, и вы можете положиться на BS7671.

Всегда рекомендуется сначала изучить проблему и использовать оба метода обнаружения кабелей для собственной безопасности.

Насколько глубоки провода в стенах в Великобритании?

Кабели в вашем доме должны быть проложены на глубину 50 мм или более, что составляет немногим более двух дюймов.

Однако, если электрик приехал и ушел и залил там, где эклектический провод готов к отделке, никогда нельзя быть уверенным на 100%.

Для новых сборок вы можете гарантировать соблюдение правил, чтобы вы могли легко найти свои провода.

Можно ли закапывать кабели в штукатурку?

Когда в старых домах меняют электропроводку, стены вырезают для прокладки кабеля, а затем оштукатуривают. Тем не менее, нет необходимости закрывать сталью.

Однако здравый смысл заключается в том, что в домах с новой проводкой кабели спускаются с потолка, а не поднимаются с пола.

Что будет, если просверлить провод?

Вы можете услышать хлопок и искру, свет погаснет, и УЗО сработает, и это все, если повезет.

Удивительно часто можно просверлить кабель питания или забить гвоздь в кабель, когда вы ставите метку на своем доме.

Если вы не знаете, что кабель, стальная крышка или кабелепровод редко помогают, потому что они напоминают упрямую кирпичную кладку или твердый раствор.

Вам нужно будет вызвать электрика, чтобы устранить повреждение, не поддавайтесь искушению использовать соединительную колодку для соединения кабелей. Это может привести к пожару.

Как узнать, задел ли провод?

Если по какой-то причине УЗО не сработало, то можно и не узнать сразу. Если отверстие достаточно большое, вы можете увидеть некоторое мерцание или небольшое горение, которое сильно отличается от электрического огня.

Если вы подозреваете, что задели кабель, и чувствуете запах горящего выключателя, отключающего питание от сети на потребительском блоке, это будет большой красный выключатель с правой стороны от вас.
