Промывка и опрессовка системы отопления: порядок проведения работ, требования
«Правила технической эксплуатации тепловых энергоустановок» четко регулируют процедуру опрессовки и промывки систем отопления. Процедура должна выполняться перед стартом каждого отопительного сезона. Промывка необходима для эффективного удаления накопившейся грязи из системы отопления. Это позволит подготовить ее к сезону и минимизировать риски, связанные с поломкой оборудования.
Важность обслуживания систем отопления
Профилактическое обслуживание систем отопления – это залог длительной эксплуатации оборудования и его бесперебойной работы. В условиях климата нашей страны, когда зимой температура опускается ниже нуля, важно поддерживать отопительное оборудование в работоспособном состоянии.

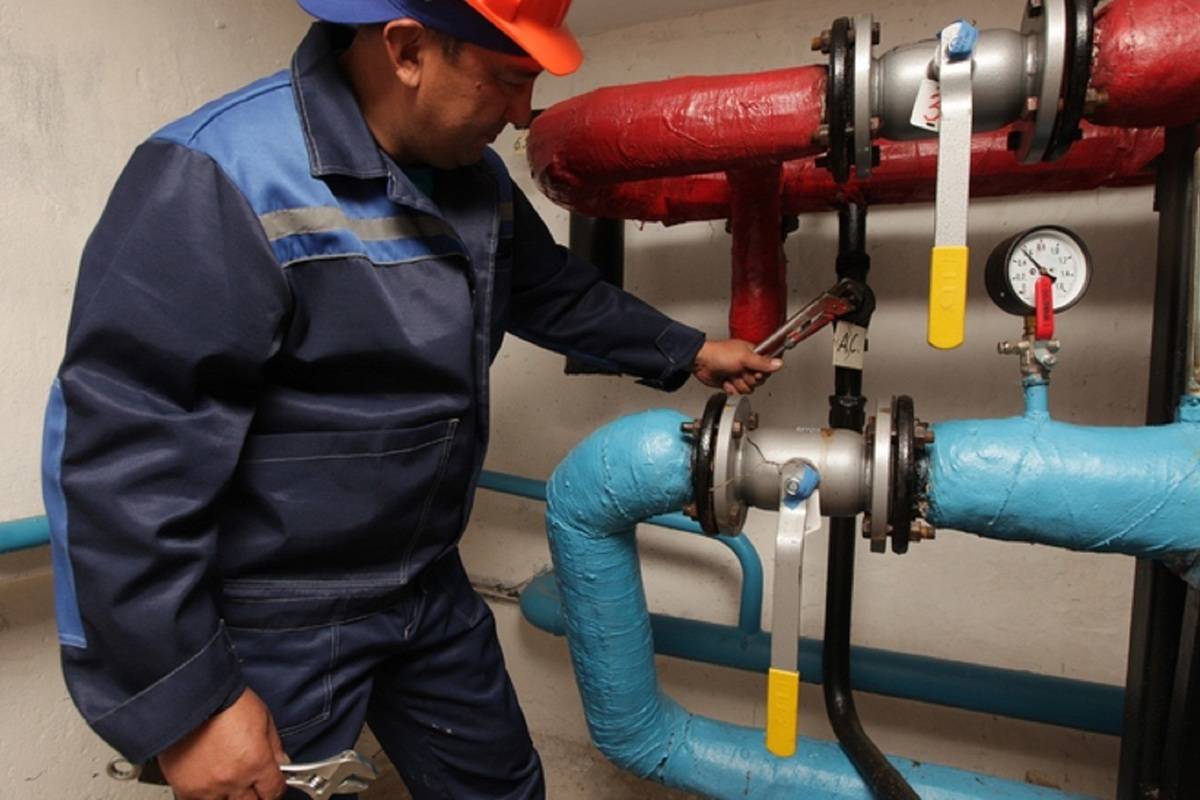

Опрессовка – это гидравлические испытания оборудования, помогающие определить степень его прочности и герметичности. При опрессовке на определенном участке сети создается максимальное давление.
Если при таком варианте система сохраняет герметичность, значит, это будет так и при штатном использовании оборудования.
Промывка и опрессовка могут проводиться не только перед стартом отопительного сезона, но и дополнительно. Например, мероприятия важно провести перед подключением нового участка трубопровода, после завершения капитального ремонта здания, для диагностики и выявления поломок при сбоях в работе отопительной системы.
Заниматься работами по опрессовке и промывке отопительного оборудования должны специально обученные люди. Делать это самостоятельно не стоит, так как будет сложно учесть все нюансы.
Порядок проведения работ по опрессовке отопительных систем
Для качественного обслуживания систем отопления необходимо выполнять работы в определенном порядке:
- Согласовать доступ в помещения здания, необходимые для проведения работ.
- Проверить наполненность системы водой и удостовериться в отсутствии воздуха.
- Поставить заглушки на предохраняющие клапаны.
- Закрыть отсечные краны на линиях расширительных баков и на трубопроводах (на тех участках, где это требуется).
- Подключить насос, поднять давление до необходимого, отключить насос.
- Подождать пятнадцать минут.
- Произвести осмотр системы, найти протечки или неплотности и устранить их.
- Снизить давление до уровня рабочего.
Важно все манипуляции с давлением проводить плавно, медленно, без резких перепадов, так как это может спровоцировать гидроудар. Испытательное давление не должно превышать максимально возможное для данного оборудования. Иначе это может привести к серьезным поломкам оборудования.
Если проверка прошла успешно, не были обнаружены протечки – значит, система полностью готова к эксплуатации. Проверка производится как для новых (только что установленных труб), так и для старых (это позволяет проверить их устойчивость к изменению давления).
Тестирование позволяет избежать непредвиденных расходов на срочный ремонт во время активного пользования системой.
Оборудование для проведения тестов

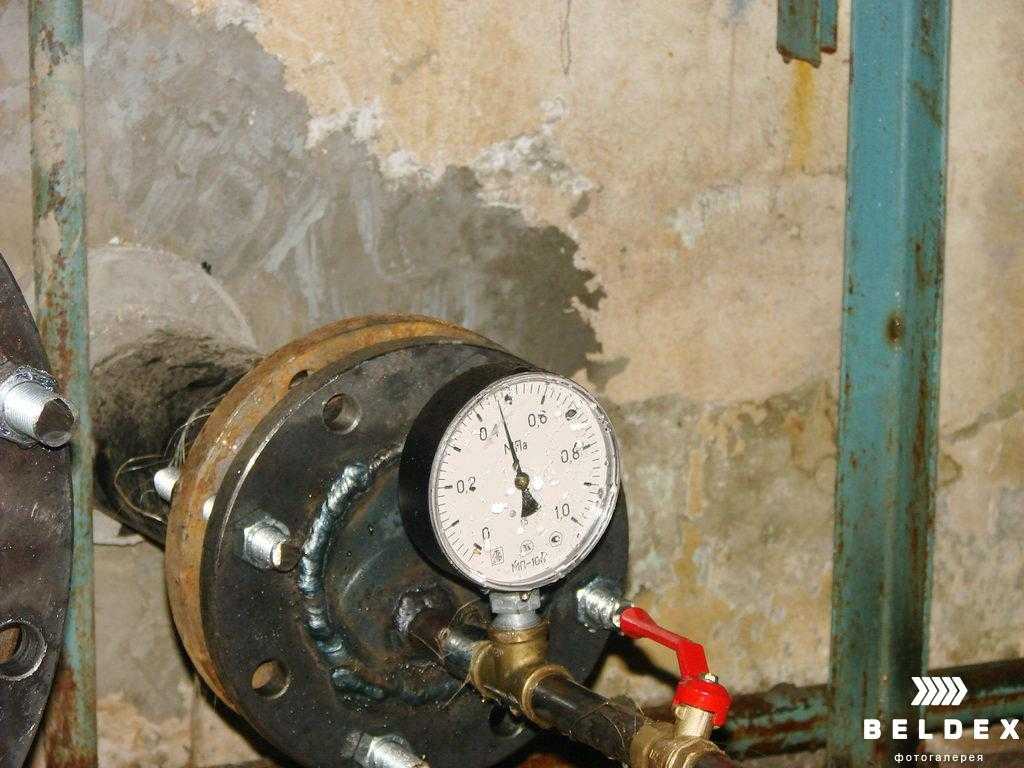

Для проведения опрессовки применяется специальное оборудование – опрессовщик. Он может быть ручным и автоматическим. Преимущество автоматического оборудования в том, что прибор останавливает свою работу, когда достигнута определенная отметка давления. Для их работы требуется электричество.
Приобретать такое оборудование в личное пользование нецелесообразно из-за высокой стоимости. Лучше вызвать специалиста, у которого уже есть разные виды оборудования: он сможет подобрать оптимальный вариант для тестов системы отопления и для ее обслуживания.
Для чего нужна промывка систем отопления
Наличие засоров в отопительных магистралях – распространенная проблема, которая влияет на эффективность работы всей системы отопления. Справиться с этой проблемой поможет грамотная промывка.
На появление засоров влияют два основных фактора – это минеральные отложения на стенах труб и заиливание радиаторов.
Промывка труб осуществляется одним из способов – при помощи специального гидравлического оборудования или с применением специальных химических веществ.
Определить, какой вариант подходит для конкретного помещения, может только специалист, он предложит оптимальный вид работ для данной системы отопления. Например, химические реагенты нельзя использовать для алюминиевых труб – это уменьшает срок их эксплуатации.
В случае если трубы имеют существенные следы ржавчины, то промывка может растворить ее с образованием протечек. Тогда необходима полная замена магистралей.
Опрессовка систем отопления — что это такое и для чего она нужна
Опрессовка систем отопления — что это такое и для чего она нужна?
Опрессовка воды считается важным и неотъемлемым мероприятием, о необходимости, времени проведения, нормах СНиП рассмотрено подробнее в виде пошаговой инструкции в данной статье.
Опрессовка — это комплексное мероприятие, проводится для определения герметичности системы отопления в целом. Её необходимость заключается в проверке безопасности системы, подведенного к ней оборудования. Сомнительные участки труб могут привести к неожиданному прорыву, разгерметизации, при контактах могут нанести работающему ожоги.
Мероприятие проводится согласно нормам СНИПа, выдается документ об окончании технических работ, с отображением исправности контура готовности к запуску системы отопления. В зимнее время, проверка труб осуществляется путем заполнения воздухом, летом – путем заполнения водой. Факт проверки фиксируется составлением акта о проведении работ, исправлении неисправностей, готовности системы к запуску.
Когда и как проводится?
Проводится: Первоначально при сдаче системы отопления в эксплуатацию. При запуске ежегодно в связи с началом отопительного сезона. При ремонте отопительных элементов в отдельности. В случае аварии, связанной с прорывом трубы, ненадежных участков труб, требующих ремонта. Мероприятие проводится согласно указаниям СНиП работниками ЖКХ, либо управляющей компанией при ее наличии. Специалисты должны иметь доступ к проведению подобных работ, квалификацию. В частном секторе процедуру можно провести самостоятельно, но по окончании процедур необходимо вызвать специалиста — оценщика для составления акта.
Как проводится в многоквартирном доме?
Данное мероприятие в жилых многоквартирных домах проводится путем заполнения контура водой или воздухом, гидравлическим, или пневматическим насосом, работающих под высоким давлением. Опрессовка водой возможна только после полного отсечения котла и расширительного бака от контура, иначе важные элементы системы могут быстро выйти из строя: Из контура выкачивается вся жидкость. Контур заполняется холодной водой. Выкачиваются излишки воздуха, образовывающиеся по мере заполнения емкости водой. К заполненному водой контуру подводится нагнетатель давления, за счет которого атмосфер становится больше, но при этом, давление в контуре не должно превышать предела прочности отдельных его элементов.
Опрессовка воздухом
Заполнить трубы воздухом гораздо проще. Из теплоносителя сливается всё имеющееся в нем содержимое, нагоняется воздух при закрытии всех выходов.
Данный метод сложен для определения неисправных мест. При наличии жидкости в трубах, она будет просачиваться через любые мельчайшие щели. Если ранее в трубах была вода, места погрешности определяются визуально. Если они пустые и воды в них нет, то при заполнении воздухом будет слышен характерный свист. При отсутствии свиста и показании манометра о наличии утечки, просматриваются все соединения, смазываются мыльным раствором, в местах разгерметизации системы проводятся сварочные работы. Заполнение воздухом не боится времени проведения процедуры, ее можно провести зимой, поскольку воздух в отличие от воды не замерзнет.
Опрессовка системы в частном секторе
В частном доме при наличии автономного отопления, трубы нужно периодически проверять, прочищать. Тем самым, срок эксплуатации увеличится, экономия топлива становится гораздо ощутимее. Даже при безотказной и эффективной работе системы, процедуру нужно проводить обязательно, да и системы, очищенные от накипи и грязи, будут отдавать больше тепла, не произойдет утечки размораживания труб в зимний период времени.
Каким должно быть давление воды?
Для вытеснения скопившегося воздуха и поступления воды, норма давления для частного сектора составляет 2 атм., в многоэтажных домах — 8 атм., где рабочая величина увеличена почти на 30%. Контролируется давление манометром, установленным на воде. Значение фиксируется, оно должно оставаться неизменным в течение получаса. Точно измерить рабочее давление в трубах можно, проверив работу всех приборов и правильность их установки. Благодаря создавшемуся давлению уязвимые места обнаружить и починить будет несложно.
СНиП
Согласно нормам СНипа, мероприятие должно проводиться не реже, чем 1 раз в 5 лет, желательно во избежание протечек проводить ее регулярно, 1 раз в год, перед началом отопительного сезона. По правилам, данная процедура должна проводиться при температуре в помещении не ниже +5 гр. Иначе вода может замерзнуть, но при опрессовке воздухом разрешено проводить процедуру в любое время года. Проводится процедура пневматическим, или гидравлическим способом.
Управление воздухом и наддув – Часть 3 Как рассчитать давление заполнения системы –
Крис Эдмондсон
Хотите сделать владельцу здания или управляющему новым зданием БОЛЬШУЮ услугу?
Если вы инженер-механик, ответственный за проектирование гидравлической системы для нового здания, одна из самых любезных вещей, которые вы можете сделать для своего клиента, — включить в чертежи начальное давление заполнения системы.
Одно это точно рассчитанное значение может помочь вашему клиенту избежать многих операционных проблем в будущем.
Что такое давление заполнения системы?
Давление заполнения системы, часто называемое «давлением холодного заполнения», представляет собой давление, необходимое для заполнения гидравлической системы водой, при этом в верхней части системы остается достаточное давление для удаления воздуха.
Давление заполнения системы будет учитывать:
(1) высоту системы, которая представляет собой расстояние по вертикали от низа системы трубопроводов до самого высокого участка трубопровода в системе, и
(2) Любое дополнительное давление в системе отопления, которое может в редких случаях потребоваться для предотвращения испарения воды в пар.
Давление наполнения должно быть достаточно высоким, чтобы заполнить систему водой, и при этом иметь достаточное давление для сброса воздуха. В некоторых случаях он также должен быть достаточно высоким во всех точках системы, чтобы предотвратить протечки в трубопроводе или кавитацию в насосе.
Как рассчитать давление наполнения системы
Расчет давления наполнения системы довольно прост. Допустим, у вас есть система высотой 30 футов. (Помните, это система высота, а не высота здания!) Поскольку мы знаем, что высота 2,31 фута равна 1 фунту на квадратный дюйм, мы просто делим 30 футов на 2,31, чтобы определить статическое давление напора: Это заполнит нашу систему, но этого будет недостаточно для удовлетворения операционных потребностей системы, когда она начнет работать. Мы должны добавить некоторое дополнительное давление (обычно достаточно 4 фунтов на квадратный дюйм), чтобы убедиться, что в верхней части системы достаточно давления, чтобы открыть вентиляционное отверстие. Поскольку 13 фунтов на квадратный дюйм + 4 фунта на квадратный дюйм равняется 17 фунтам на квадратный дюйм, это давление, на которое должен быть установлен редукционный клапан при заполнении системы. Это значение, которое должно быть включено в планы.
Иногда требуется немного больше
4 фунта на кв.
дюйм в верхней части системы обычно является достаточным избыточным давлением для работы большинства гидравлических систем. Однако для систем, предназначенных для работы при температуре выше 220°F, может потребоваться больше. Это связано с тем, что вода кипит при более низкой температуре, когда она находится под низким давлением. Таким образом, для предотвращения испарения воды в пар в закрытой системе с более высокой температурой необходимо увеличить давление в системе. В ТАБЛИЦЕ 1 приведены справочные данные о минимальном давлении холодного наполнения в верхней части системы, исходя из высоты системы и максимальной расчетной рабочей температуры.
Минимальное давление холодного воздуха в верхней части закрытой низкотемпературной системы водяного отопления (насосы выключены)
Обратите внимание, что при более высоких температурах, если насос установлен в верхней части системы, редукционный клапан может быть установлен на более высокое давление. Кроме того, важно знать, каковы требования к чистому положительному напору на всасывании (NPSHR) для насоса.
Высокий NPSHR — еще одна причина, по которой вам, возможно, придется увеличить давление наполнения.
После того, как вы сделали эти простые расчеты и дважды проверили кавитационный запас насоса, вы готовы передать эту важную информацию подрядчику по установке, включив ее в планы!
Лучшие методы инфильтрации и повышения давления в зданиях | Консультации
Цели обучения
- Понимать силы, вызывающие инфильтрацию, и как учитывать инфильтрацию и повышение давления в здании при проектировании системы кондиционирования воздуха.
- Узнайте, как расположение порта перепада давления и заданное значение перепада давления влияют на конструкцию и производительность системы.
- На примере конкретного случая узнайте, как компьютеризированное программное обеспечение для расчета нагрузки учитывает вентиляцию и герметизацию здания.
Предположения, касающиеся инфильтрации и механического повышения давления в здании, уже давно играют важную роль при проектировании систем кондиционирования воздуха.
Необходимо учитывать инфильтрацию, непостоянную нагрузку на отопление и охлаждение, и для борьбы с инфильтрацией необходимо предусмотреть стратегию механического повышения давления в здании.
Учитывая требования соответствия требованиям энергетического кодекса и растущую популярность специализированных систем наружного воздуха и типов систем с сухими змеевиками, детали и допущения конструкции инфильтрации и повышения давления в здании остаются как никогда важными при проектировании успешной системы кондиционирования воздуха.
Инфильтрация – это естественное явление, возникающее, когда давление снаружи здания выше, чем внутри, вызывая утечку наружного воздуха через ограждающие конструкции здания снаружи внутрь. Это может привести к увеличению пиковых нагрузок на отопление и охлаждение и потенциальным проблемам с качеством воздуха в помещении, поскольку проникающий воздух не фильтруется и не кондиционируется.
Этот перепад давления создается тремя элементами: эффект дымовой трубы, ветер и механический наддув здания.
Каждый из этих трех элементов варьируется от здания к зданию и даже от момента к моменту, что приводит к переменной нагрева и охлаждения, которую сложно рассчитать, измерить и контролировать.
Можно подумать, что если здание находится под механическим давлением, проникновения не произойдет; однако это неверно по следующим причинам:
- Давление внутри здания неравномерно от помещения к помещению и от этажа к этажу.
- Давление ветра на внешнюю часть здания сильно неравномерно.
- В большинстве случаев стратегия механического повышения давления не может и не должна пытаться компенсировать сильное давление ветра, которому подвергаются наружные стены с наветренной стороны в ветреные дни.
Процедуру расчета для количественной оценки инфильтрационных нагрузок можно найти в Справочнике ASHRAE – Основные положения. Процедура была использована для генерации данных, представленных здесь.
Эффект дымохода
Распространенный виновник холодных вестибюлей высотных зданий во всем мире, эффект дымохода — это отраслевое описание того, когда здание превращается в большой непредусмотренный дымоход.
Процесс управляется внутренними системами отопления, вентиляции и кондиционирования воздуха, которые изменяют плотность воздуха внутри здания по сравнению с наружным воздухом.
Этот перепад плотности создает эффект восходящего дымохода зимой, когда прохладный плотный наружный воздух поступает на нижние этажи, поднимается по зданию и выходит на верхних этажах. Летом происходит обратный процесс. В результате нижние этажи испытывают самые большие инфильтрационные нагрузки в зимнее время из-за эффекта дымовой трубы, а верхние этажи испытывают самые большие инфильтрационные нагрузки в летнее время из-за эффекта дымовой трубы.
Величина эффекта дымовой трубы положительно коррелирует с высотой здания, разницей плотности внутреннего и наружного воздуха и легкостью перемещения воздуха между этажами. Разделение — лучшее оружие дизайнера в борьбе с эффектом стека. Меры, в том числе хорошо герметизированные шахты, проемы в полу и двери лестничных клеток, играют важную роль в предотвращении вертикального прохождения воздуха через здание, что хорошо описано в документации ASHRAE.
Кроме того, многоэтажные системы HVAC могут быть спроектированы таким образом, чтобы предотвратить непреднамеренное перемещение воздуха между этажами путем добавления датчиков расхода воздуха и моторизованных заслонок в систему рециркуляции воздуха на каждом этаже (см. рис. 2).
Ветер
Ветер, возможно, является наиболее понятным фактором проникновения, но его труднее всего определить количественно и предсказать. Создаваемое давление является функцией скорости и направления ветра по отношению к каждой части внешней оболочки здания.
Однако создаваемое давление будет значительно различаться даже для частей одного и того же фасада из-за динамического потока воздуха вокруг здания. Трение от ветра, движущегося по поверхности земли, приводит к образованию пограничного слоя, что приводит к более высоким скоростям ветра для верхних этажей зданий.
Ветер также является весьма локализованным явлением. Плотные городские центры будут иметь более высокие пограничные слои и возможность создания аэродинамических труб между зданиями.
Открытые участки будут иметь более низкие пограничные слои и более предсказуемые скорости и направления ветра.
Файлы данных о погоде обычно основаны на измерениях в аэропорту с относительно открытой местностью на высоте 33 фута. Разработчик должен определить, применимы ли эти условия к локальному сайту. Если нет, процедуры регулировки скорости ветра подробно описаны в справочнике ASHRAE. Там, где необходим или желателен более высокий уровень анализа, можно применить аэродинамическую трубу, вычислительное гидродинамическое моделирование или использование портативной метеостанции.
Механическое нагнетание
Механическое повышение давления является единственным источником инфильтрационных нагрузок, над которыми проектировщики могут динамически контролировать. Это происходит, когда система кондиционирования воздуха в здании управляется таким образом, что намеренно подается большее количество наружного воздуха в здание, чем количество отработанного и удаленного воздуха.
Механическое повышение давления является одной из наиболее обсуждаемых и написанных тем в отрасли HVAC — большинство согласны с тем, что летом в зданиях должно быть положительное давление, чтобы предотвратить проникновение горячего влажного воздуха в здание и сборку наружных стен.
Нет единого мнения относительно герметизации зданий зимой. В некоторых случаях желательно избыточное давление для предотвращения проникновения холодного воздуха. В других случаях необходимость предотвращения миграции влаги через сборку наружной стены изнутри наружу приводит к нейтральной или слегка отрицательной стратегии повышения давления в зимнее время.
Эта тема хорошо освещена в Руководстве ASHRAE по проектированию систем контроля влажности для коммерческих и общественных зданий. Правильное решение уникально для каждого проекта и должно быть определено в сотрудничестве со специалистом по технологии ограждающих конструкций. Необходимо учитывать следующие факторы: конструкция наружных стен, состояние пароизоляции, температурные условия наружного воздуха, температура и относительная влажность в помещении, качество наружного воздуха, чувствительность людей, находящихся в здании, и высота здания.
Переключение с положительного давления на нейтральное/отрицательное давление может произойти, когда точка росы наружного воздуха падает ниже уставки точки росы внутри помещения.
Способ регулирования давления в здании также является предметом частых споров. В отрасли типичны четыре метода:
- Балансировка вручную — без динамического контроля.
- Отслеживание скорости вентилятора.
- Управление на основе DP.
- Управление на основе смещения воздушного потока.
В новых зданиях чаще всего используются управление на основе перепада давления и смещения воздушного потока. При управлении на основе перепада давления количество удаляемого из здания вспомогательного воздуха варьируется для поддержания фиксированного заданного значения перепада давления между внутренней и внешней частью здания. Уставка обычно находится в диапазоне от 0,001 до 0,05 дюйма водяного столба.
При использовании этой стратегии важно выбрать датчик, который обеспечивает высокую точность при низких значениях DP.
Типичных датчиков перепада давления в канале будет недостаточно. Размещение порта наружного давления должно исключать любые эффекты ветра. По возможности избегайте вертикальных наружных стен. Статический зонд наружного воздуха, установленный на высоте 15 футов над крышей здания, обеспечит наилучшие результаты. Следует уделить внимание конструкции и размещению датчика перепада давления и связанных с ним трубок.
Управление на основе смещения воздушного потока популярно благодаря своей простоте и способности поддерживать в целом положительное давление. Система обработки воздуха управляется таким образом, чтобы поддерживать фиксированную разницу расхода воздуха между поступающим наружным воздухом и приточным/вытяжным воздухом. Стратегия также устраняет то, что некоторые считают чрезмерным доверием к датчику перепада давления в одном здании, который может быть правильно спроектирован, размещен, установлен и откалиброван. Для управления на основе смещения воздушного потока обычно требуется больше станций измерения воздушного потока, чем для управления перепадом давления, что увеличивает стоимость системы.
Не менее важным для стратегии наддува является то, что конструкция системы возвратного воздуха не создает сильного отрицательного давления в потолочных камерах. В канальных системах рециркуляции воздуховоды рециркуляции должны быть хорошо герметизированы. Системы возврата в пленум должны быть тщательно спроектированы, чтобы избежать отрицательного давления во внешних пространствах в пленуме. В качестве альтернативы, по согласованию с архитектором, обратные камеры могут быть завершены в нескольких футах от наружных стен, чтобы полностью избежать этой проблемы.
Суммирование давлений
Направление воздушного потока в места утечек в оболочке здания или из них определяется суммированием эффектов дымовой трубы, ветра и механического давления (см. рис. 3). В табл. 1 приведены данные для средних зимних условий в стандартном девятиэтажном административном здании. Обратите внимание, что давление ветра является самым высоким для наветренной стены и выше для верхних этажей, чем для нижних этажей.
Обратите внимание, что давление из-за эффекта дымовой трубы является самым высоким для самого нижнего этажа.
Таблица 2: Обратите внимание на то, что в этом образце характеристик летней инфильтрации и герметизации здания для девятиэтажного офисного здания значения представляют средние условия, а не пиковые условия. Предоставлено: SmithGroup[/caption]
Величина инфильтрации и обратная ей эксфильтрация определяется величиной перепада давления на стене в сборе, герметичностью оболочки и площадью наружной стены/крыши в квадратных футах. Популярной практикой в отрасли является расчет инфильтрации на основе произвольной скорости воздухообмена; однако расчет инфильтрации на основе кубических футов в минуту на квадратный фут площади наружной стены больше соответствует физике ситуации.
В действительности утечка воздуха в основном происходит в местах соединения зданий, оконных рам и в местах износа цементного раствора, что делает кубические футы в минуту на квадратный фут площади наружных стен несовершенным, но коррелированным показателем.
Определение герметичности ограждающих конструкций здания было сложной задачей на протяжении десятилетий. К счастью, современные нормы и стандарты требуют минимальных характеристик герметичности оболочки. Стандарт ASHRAE 90.1: Энергетический стандарт для зданий, кроме малоэтажных жилых зданий, разделы 5.8 и 5.9.содержать требования к минимальной герметичности оболочки при испытании при перепаде давления 0,3 дюйма водяного столба. Перепады давления в здании во время обычной эксплуатации будут намного ниже, а количество ожидаемой инфильтрации можно приблизительно рассчитать, используя экспоненциальную зависимость между давлением и расходом.
Для существующих зданий ASHRAE опубликовал типичные скорости инфильтрации в зависимости от DP для плотных, средних и свободных конструкций. Нормы были определены путем опрессовки существующих зданий. Предположение, сделанное для герметичности оболочки, безусловно, является наиболее важной переменной при расчете инфильтрации. На рис. 4 показан инфильтрационный воздушный поток для стены с водяным столбом -0,025 дюйма.
перепад давления для герметичных, средних и сыпучих категорий.
Управление давлением в здании
Тщательная разработка системы управления наддувом в здании будет играть важную роль в эффективности эксплуатации и ремонтопригодности нового здания Успешная стратегия механического наддува для большинства приложений заключается в обеспечении только достаточного давления, чтобы компенсировать эффект дымовой трубы на наихудшем этаже, и не более того. Любое дополнительное давление приводит к незначительному уменьшению инфильтрации или ее полному отсутствию и увеличивает эксфильтрацию.
Увеличение эксфильтрации сверх необходимого представляет собой упущенную возможность восстановления энергии вспомогательного воздуха. Важно понимать, что в здании с положительным давлением значительное количество воздуха будет просачиваться через ограждающие конструкции здания. Количество удаляемого воздуха зависит от площади поверхности внешней оболочки, перепада давления и герметичности оболочки.
Количество воздуха, необходимого для эксфильтрации из здания для создания положительного давления на полу в наихудшем случае, может достигать 50% расчетного расхода вентиляционного воздуха. В системах, спроектированных с рекуперацией энергии сбросного/вытяжного воздуха, это может привести к значительному дисбалансу потоков между секциями сбросного/вытяжного воздуха и наружного воздуха устройства рекуперации энергии и снижению общей эффективности рекуперации энергии, что может привести к проблемам с пропускной способностью, если система/змеевики спроектированы с учетом полной рекуперации энергии.
Внутренний напорный порт(ы) должен располагаться в зоне, которая соответствует типичному давлению в здании. Избегайте помещений с преднамеренным повышенным давлением, потолочных камер, наружных зон, мест вблизи входов или выходов из зданий, а также мест, на которые могут воздействовать струи диффузора. Рассмотрим холодный зимний день и обратимся к таблице 1. Обратите внимание, что эффект дымовой трубы вызывает разницу внутреннего давления между первым и девятым этажами в 0,104 дюйма водяного столба.
Если внутренний порт давления расположен на первом этаже, уставка DP 0,053 дюйма водяного столба. потребуется, чтобы компенсировать эффект стека и сохранить здание в основном положительным. Если бы порт внутреннего давления находился на девятом этаже, любая уставка перепада давления ниже 0,104 дюйма вод. ст. приведет к отрицательному давлению нижних этажей.
Летом происходит обратное (см. табл. 2). Если бы порт внутреннего давления был расположен на первом этаже, уставка DP ниже 0,01 дюйма водяного столба. приведет к отрицательному давлению на верхних этажах. В более высоких зданиях, где контроль влажности в летнее время особенно важен, может быть оправдано наличие нескольких внутренних портов давления — один порт на первом или втором этаже и один порт на верхнем этаже. В летние месяцы показания напорного порта на верхнем этаже будут использоваться для управления системой, а в зимние месяцы показания напорного порта на первом или втором этаже будут использоваться для управления системой.
Для высотных зданий с системами вентиляции, обслуживающими несколько этажей, можно использовать гибридный каскадный подход между смещением воздушного потока и перепадом давления. При таком подходе измеряется приточный/наружный воздух на каждом этаже, а модулирующая заслонка в системе возвратного/приточного воздуха поддерживает активную уставку смещения воздушного потока. Активная уставка смещения воздушного потока для всех этажей может быть увеличена или уменьшена одновременно на основе показаний датчика перепада давления в здании.
Такой подход позволяет осуществлять активное управление перепадом давления и снижает вероятность того, что система кондиционирования воздуха создаст непреднамеренные перепады давления между этажами, которые могут усугубить эффект дымовой трубы. Также можно запрограммировать смещения верхнего и нижнего пределов воздушного потока, чтобы здание оставалось в целом положительным в случае возникновения проблемы с датчиками перепада давления в здании.
