Сравнительный анализ эффективности работы автомобиля-рефрижератора на хладагентах R134а и R404а
Авторы: Копылова Ольга Александровна, Романов Виктор Викторович, Прохорова Анастасия Игоревна
Рубрика: Технические науки
Опубликовано в Молодой учёный №25 (159) июнь 2017 г.
Дата публикации: 22.06.2017 2017-06-22
Статья просмотрена: 3716 раз
Скачать электронную версию
Скачать Часть 1 (pdf)
Библиографическое описание: Копылова, О.
А. Сравнительный анализ эффективности работы автомобиля-рефрижератора на хладагентах R134а и R404а / О. А. Копылова, В. В. Романов, А. И. Прохорова. — Текст : непосредственный // Молодой ученый. — 2017. — № 25 (159). — С. 69-72. — URL: https://moluch.ru/archive/159/44861/ (дата обращения: 01.05.2023).
В данной статье рассматриваются два холодильных агента, используемые для транспортного холодильного оборудования. Проводится сравнительный термодинамический анализ между ними. Также объясняется, почему нельзя использовать один и тот же компрессор для хладагента R134a и R404a.
Ключевые слова: авторефрижератор, хладагент, термодинамическая эффективность, сравнительный анализ, фторсодержащие хладагенты
Автомобильный рефрижератор предназначен для поддержания оптимальных условий при перевозе пищевых продуктов, и обеспечении высокой скорости доставки продукции к потребителю.
Это становится удобно как с экономической стороны, так и с технологической, появляется возможность реализовать продукты сезонного производства в течение года, снижаются товарные потери. Для этого необходимо провести термодинамический анализ наиболее эффективного использования хладагентов в холодильной системе автомобиля –рефрижератора.
На рисунке 1 представлена схема фургона.
Рис. 1. Схема фургона
В работе поставлена задача рассчитать основныетермодинамические параметры хладагентов R134а и R404а (удельная холодопроизводительность, холодильный коэффициент, удельный объём газа на входе в компрессор и т. д.) провести их сравнение [1]. Наиболее важным в данном анализе является холодильный коэффициент, который позволяет определить энергетическую эффективность работы холодильной установки автомобильного рефрижератора.
Используя методику расчета, представленную в работе [2] определили тепловые поступления за счет инфильтрации наружного воздуха в камеру фургона, тепловые нагрузки на камеру рефрижератора обусловленной тепловым потоком через стены, потолок и пол; тепловой нагрузки, обусловленной присутствием персонала.
Суммарные теплопритоки в камеру фургона определены и взяты из работы [2].
В качестве рабочего вещества в холодильно-отопительной установке автомобильного рефрижератора рассматриваются два фторсодержащих хладагента: R134a (тетрафторэтан CH2FCF3) и R404а (пентафторэтан CHF2CF3). Все эти хладагенты безопасны для озонового слоя земли и имеют коэффициент ODP=0. С точки зрения образования парникового эффекта преимущество имеет холодильный агент R404а (GWP=0,001). Анализ физических свойств пентафторэтан подтвердил эффективность, проявляясь в снижении энергопотребления и уменьшения шума работы холодильно-отопительной установки автомобильного рефрижератора.

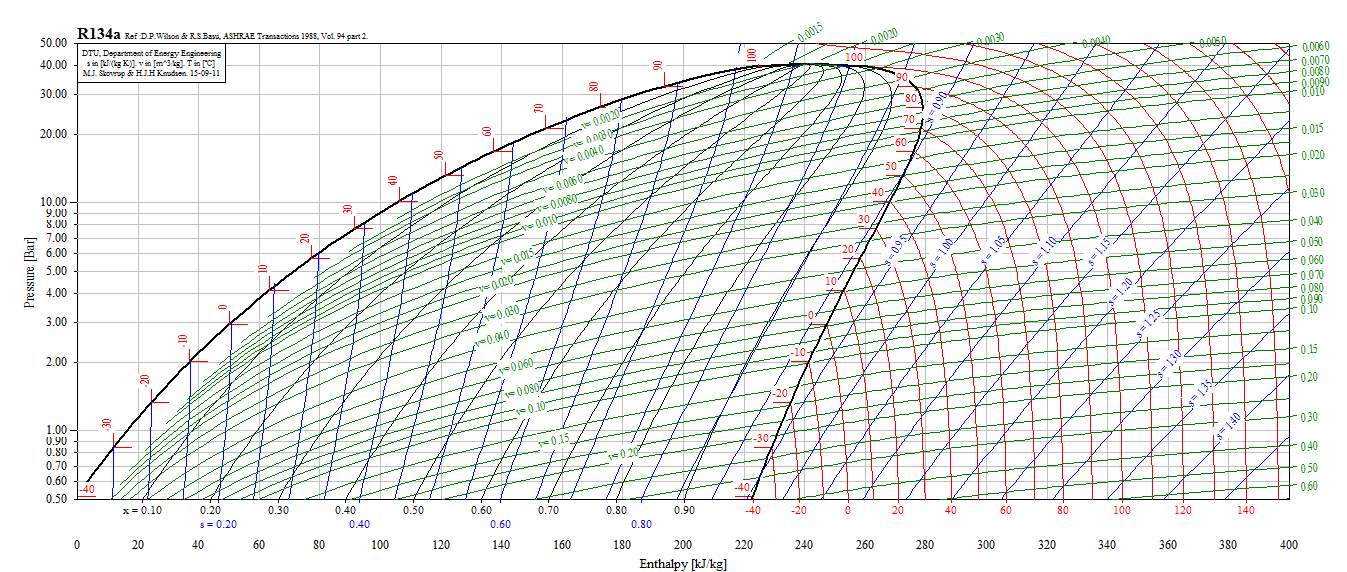

Термодинамический анализ циклов «давление-энтальпия» хладагентов R134а и R404а рассмотрен в табл. 1.
Таблица 1
Показатели энтальпии иудельного объема хладагентов
№точки цикла | R134a | R404a | ||
i, кДж/кг | v, | i, кДж/кг | v, | |
1 | 400 | 0,150 | 375 | 0,055 |
2 | 440 | 0,022 | 400 | 0,012 |
3 | 410 | 0,020 | 385 | 0,010 |
4 | 255 | 260 | ||
5 | 230 | 240 | ||
6 | 230 | 240 | ||
7 | 390 | 360 | ||
В системах холодильного оборудования в транспортном оборудовании используются два хладагента.
R134а — хладагент низкого давления. Рабочее давление около 16 атмосфер. Он применяется так же в автомобильных и автобусных кондиционерах. Является однокомпонентным газом и допускает любые дозаправки во время ремонтов и перезаправки. Авторефрижераторы, работающие на R134а, в отличии от работающих на R404а быстрее сбивают температуру внутри фургона, а именно на 30 %, в диапазоне от +30 до 0 градусов.
Хладагент R404а является смесью высокого давления. Рабочее давление около 27 атм. Он применяется во всех авторефрижераторах, работающих на тепло и для перевозки замороженных продуктов. Является трёх компонентным газом и в случае утечки более 30 % от объёма заправки требуется полная заправка во время ремонта, что удорожает его обслуживание.
Так как рабочее давление у хладагента R404а почти в 2 раза больше, чем у R134а, поэтому компрессора предназначенные для работы на этих хладагентах будут разные как по исполнению, так и по цене. Компрессора для R404а имеют специальную маркировку типа HD или XD, и от обычных компрессоров отличаются наличием специального тефлонового покрытия на поршнях и специальных неопреновых уплотнителях между корпусными деталями компрессора.
Если компрессор «рождённый» для R134а применять в системах с R404а, то это равносильно если в двигатель работающий на бензине А76, залить бензин А95. Двигатель перегреется и заклинит.
Для сходных данных произведен расчет основных компонентов и сведен в табл. 2.
Таблица 2
Показатели термодинамической эффективности циклов
Название показателя | Величина показателя | |
R134a | R404a | |
Удельная холодопроизводительность , кДж/кг | 527,3 | 662,8 |
Удельная массовая холодопроизводительность , кДж/кг | 160 | 120 |
Работа компрессора l, кДж/кг | 40 | 25 |
Холодильный коэффициент Ԑ | 4 | 4,8 |
Массовый расход газа, мкг/с | 9,94 | 13,25 |
Удельный объём газа на входе в компрессор м3/кг | 1,49⋅10-3 | 0,86⋅10-3 |
Доказано, что эти хладагенты безопасны для озонового слоя планеты.
Фторуглеродные хладагенты в случае утечки в жидком состоянии быстро испаряются, но необходимо помнить, что они замораживают все с чем соприкасаются в этот момент. Так же хладагенты при контакте с открытым пламенем или электрически разрядом образуют токсичные газы раздражающего действия. Воздействие с ним может доже стать причиной летального исхода.
На рисунке 2 и 3 наглядно изображен сравнительный анализ показателей термодинамической эффективности.
Рис. 2.Сравнительный анализ
Рис. 3. Сравнительный анализ показателей
Результаты сравнительных показателей изображены на рис. 2 и 3. Анализ полученных результатов показывает, что более высокая удельная холодопроизводительность, удельная массовая холодопроизводительность, работа компрессора и удельный объём газа на входе в компрессор у холодильного агента R134а, а холодильный коэффициент и массовый расход газа выше у хладагента R404а. Из этого следует, что наиболее эффективен в данном сравнении, а именно термодинамическом анализе эффективности автомобильной холодильной установки является холодильный агент R404а.
Так как компрессора, работающие на R134а используют в автомобильных кондиционерах, то их выпускают в сотни раз больше, чем компрессора, работающие на R404а для авторефрижераторов. Из этого следует, что цена компрессора для R134а ниже. Из-за погони за дешевизной авторефрижератора некоторые используют компрессора предназначенные для R134а в авторефрижераторах заправленных хладагентом R404а. Так как компрессор низкого давления устанавливают в систему высокого давления, он быстро перегревается и выходит из строя.
