Размеры вентиляционных коробов: Вентиляционные каналы пластиковые ЭРА

видео-инструкция по монтажу своими руками, особенности пластиковых, прямоугольных изделий, изготовление, размеры, цена, фото

Довольно часто жильцы квартир в погоне за увеличением свободного пространства на кухне или в санузле соглашаются на «усовершенствование» вентиляционной системы. Как правило, это связано с тем, что вентиляционные короба просто частично демонтируются, что в будущем становится причиной серьезных проблем. Чтобы не допустить этого, имеет смысл подробнее разобраться в назначении и функционировании этого элемента вентиляционной системы.

Вентиляционный короб установлен снаружи

Принцип работы и назначение

В разрезе в любом вентиляционном коробе видно 3 канала, при этом один из них имеет намного большую площадь, чем 2 остальных.

Каждый из них играет свою роль:

• малые каналы (их еще называют каналами-спутниками, диаметр таких воздуховодов в типовых домах не превышает 15 см) используются для отвода воздуха из санузла и кухни;
• большой канал – общий воздуховод, в котором смешивается воздух, отведенный из разных квартир.

Размеры вентиляционных коробов, в жилых домах, в принципе, сравнимы – в общем случае в него должен поместиться большой воздуховод (примерно 30х60 см) и 2 канала-спутника (каждый 15х15 см).

Вид изнутри

Работает он по такой схеме:

• воздух через вентиляционную решетку всасывается из уборной и кухни в соответствующий канал-спутник;
• в общую шахту воздух попадает не сразу, перед этим он проходит по вертикали примерно 3м. Для подачи воздуха из комнаты в канал-спутник может использоваться прямоугольный пластиковый вентиляционный короб;
• в шахте воздух смешивается с вытяжкой от других квартир и устремляется на крышу, где и удаляется за пределы вентиляционной системы.

Сечение короба: 1 – основной канал; 2 – каналы-спутники

Обратите внимание!
В квартире находится основная часть каналов-спутников нижележащего жилья.
Так что удаление или нарушение геометрии ударит в первую очередь по соседям снизу, а уже они доставят немало неприятностей лично вам.

Подробнее о конструкции

Довольно часто короб для вентиляции на кухне или в санузле занимает приличную площадь. Учитывая вечный дефицит свободного пространства, многие занимаются нежелательной самодеятельностью и убирают часть короба или уменьшают его размер.

Если у соседей снизу достанет сообразительности обратиться в правоохранительные органы, то со 100%-ной вероятностью незадачливых архитекторов обяжут восстановить разрушенную конструкцию. (См. также статью Вытяжная вентиляция дома: особенности.)

На фото- часть конструкции сначала максимально сузили, а потом восстановили

Обратите внимание!
Несмотря на то, что сам короб находится в квартире, он не является собственностью жильцов.
Так что самовольное его изменение противозаконно.

Чем грозит демонтаж или сужение части короба

Множество так называемых специалистов предлагает услуги по уменьшению размеров конструкции без ухудшения вентиляции в квартире. Вот только они забывают добавить, что в результате такой «модернизации» пострадают соседи снизу.

Чаще всего при этом просто вырезается часть короба. Цена такой услуги сравнительно невелика, к тому же за счет удаления часть конструкции резко увеличивается свободная площадь. Заплатить за это придется нижележащим квартирам, именно у них из-за этого в комнаты начнет проникать неприятный запах.

Последствия «модернизации»

Дело в том, что при таком способе модернизации короба резко сужаются размеры крупного вентиляционного канала и обрезается часть каналов-спутников. В итоге, если раньше воздух по каналам-спутникам спокойно попадал в вентиляционную шахту, то теперь он на выходе упирается в перегородку.

К тому же, из-за резкого сужения площади воздуховода перед узким местом образуется область повышенного давления, что также не улучшает вентиляцию. В итоге труба просто физически не может работать с той же продуктивностью, что и раньше, а часть загрязненного воздуха попадает обратно в комнаты. Исправить ситуацию может только восстановление геометрии конструкции, к счастью эти работы можно выполнить своими руками.

Руководство по восстановлению

Основная задача – получить по окончанию работ изначальные размеры венткороба (до его модификации).

Инструкция по выполнению работ выглядит так:

• удаляет отделочный материал с оставшихся частей конструкции;
• нужно обнажить внутреннее пространство. Для этого придется удалить часть стенок и оба перекрытия;

Удаляются стенки и перекрытия

• в зависимости от того, какой материал использовался для строительства короба, выбирается материал для его отстройки;

Обратите внимание!
Перед тем, как заниматься стенками, нужно восстановить обрезанную часть каналов-спутников, идущих из нижележащей квартиры.
Для этого можно использовать пластиковые или металлические воздуховоды.

• восстановление вентиляционного короба предусматривает выкладку его стенок заново. Для этого чаще всего используются пеноблоки или плиты из гипса – стенки не будут подвергаться сильным нагрузкам, а вот отличная обрабатываемость только ускорит ремонт;

Восстановление стенок

• после того, как геометрия короба восстановлена, останется только проверить его работу (у соседей снизу должна наладиться вентиляция) и заново отделать стенки.

Короб стал таким же, как и до неудачного ремонта

Обратите внимание!
Для внутренней перегородки не рекомендуется использовать тонкий листовой металл, фанеру и т. д.
В будущем это может стать причиной проблем с шумом, а исправить этот недостаток можно будет только при демонтаже стенок короба.

В некоторых случаях может понадобиться изготовление коробов для вентиляции что называется «с нуля», когда он был снесен полностью. Порядок выполнения работ остается прежним, только объем немного увеличивается.

Пластиковые и металлические короба

Довольно часто встречаются упоминания о пластиковых и металлических коробах. Применительно к вентиляции под определением пластиковые короба для вентиляции обычно понимают участок воздуховода от вытяжки до вентиляционного отверстия в стене. Также такие конструкции могут применяться для того, чтобы скрыть неприглядный фрагмент трубы, например, на участке между кухонной вытяжкой и потолком.

Пластиковые и металлические короба для вентиляции хороши, в первую очередь, внешним видом. Как правило, такие конструкции не требуют дополнительной отделки, а при грамотном подходе и сами могут стать украшением интерьера.

За металлическим коробом скрыта вентиляционная труба

Что касается формы сечения, то универсального решения нет. Круглые воздуховоды с точки зрения аэродинамики выглядят предпочтительнее, а квадратное (прямоугольное) сечение легче устанавливаться благодаря плоским поверхностям.

Размеры пластикового вентиляционного короба подбираются исходя из мощности вытяжки, но чаще всего используются такие типоразмеры как 204х60 мм, 120х60 мм и 110х55 мм. При дальнейшем уменьшении сечения его продуктивность будет слишком маленькой.

Пластиковый короб спрятан за листами гипсокартона

Обратите внимание!
Перечисленные размеры пластиковых коробов для вентиляции имеют одну и ту же высоту не случайно.
Довольно часто их маскируют за перегородкой из гипсокартона, поэтому и высота сечения не превышает 60 мм.

Избавляемся от шума

Причин шума может быть несколько:

• неудачная переделка короба;
• использование вентиляторов;
• если использован гофрированный трубопровод, то его могли недостаточно сильно растянуть на стадии монтажа, в итоге его поверхность напоминает стиральную доску и воздух сильно шумит, соприкасаясь с ней.

В любом из перечисленных случае понадобится шумоизоляция вентиляционного короба.

Способов борьбы с шумом также можно выделить несколько:

• покрыть короб слоем шумоизоляции. Такой материал может быть самоклеющимся, в таком случае достаточно просто приклеить его по всей поверхности короба;

Схематическое изображение наружной шумоизоляции

Обратите внимание!
Есть вариант прикрепления звукоизоляции к внутренней поверхности короба, но в этом случае велика вероятность отсыревания материала и развития грибка на нем.

• если основной источник шума – вентилятор, то можно переустановить его с использованием антивибрационных гибких вставок. Или просто заменить на менее шумный, также за самим вентилятором может устанавливаться специальная установка для борьбы с шумом;
• может использоваться пластинчатый глушитель;

На фото – пластинчатый глушитель

• жесткие воздуховоды можно заменить гибкими, трение воздуха о их стенки существенно уменьшится, а значит и проблема шума исчезнет.

В завершение

Вентиляция – довольно хрупкая система и очень легко нарушить ее работоспособность неаккуратным вмешательством. В частности, в группе риска находятся вентиляционные короба – именно неграмотная работа с этим элементов системы чаще всего приводит к неприятным последствиям.

Для того, чтобы этого избежать достаточно просто придерживаться предложенных в статье рекомендаций. На видео в этой статье поэтапно показан процесс восстановления вентиляционного короба.

декоративный и металлический (из нержавейки)

Для защиты вытяжного устройства от внешних воздействий и маскировки системы воздухообмена используется вентиляционный короб.

Знание информации о разновидностях, характеристиках и особенностях монтажа позволит выбрать из многообразия моделей вариант, подходящий для конкретного помещения.

Следование рекомендациям по собственноручной установке коробов для вентиляции дает возможность выполнить работы самостоятельно, сэкономив на услугах профессиональных мастеров.

Предназначение коробов для вентиляции

Пластиковый вентиляционный короб в интерьере кухни
Для обеспечения здорового микроклимата в жилом помещении устанавливается система принудительного воздухообмена.

Вентиляционные короба выполняют следующие функции:

• эстетическую, заключающуюся в придании интерьеру проветриваемого помещения завершенного вида. Устройство успешно маскирует элементы вытяжной системы;
• транспортировочную, заключающуюся в доставке воздушных масс от приточных и вытяжных вентиляторов в жилое помещение или на улицу;
• защитную, состоящую в предотвращении вероятных повреждений вентиляционной конструкции под действием внешних факторов.

Производители обеспечивают рынок широким ассортиментом данной продукции различной конфигурации и размеров.

Чтобы не платить зря деньги, приобретая неподходящую модель, следует обстоятельно изучить существующие виды и их характеристики.

Вытяжные системы

Вытяжные системы на кухне устанавливаются над варочной поверхностью. В процессе приготовления пищи они вытягивают воздух, содержащий пар, частицы жира, продукты горения растительных масел и другие остаточные вещества. С помощью вытяжных систем из помещения выводят все специфические запахи, оставляя воздух в квартире свежим.

Существуют несколько разновидностей кухонных вытяжек:

• настенные – располагаются возле стены над варочной панелью или плитой;
• островные – крепятся к потолку над отдельно стоящей плитой или островным элементом гарнитура со встроенной варочной панелью;
• встраиваемые – плоские модели, как правило, врезаются в навесной модуль кухонного гарнитура, расположенный над плитой;
• угловые – разновидность настенных моделей, имеющие треугольную форму для установки в углу кухни.

Конструкция вытяжной системы, независимо от типа вытяжки, состоит из вытяжного блока с вентиляторами и воздуховода, по которому втягиваемый воздух выводится из помещения наружу.

Воздуховод подсоединяют к внутридомовой вентиляции либо выводят на улицу через окно.

Чаще всего в многоквартирных домах можно встретить первый тип подключения воздуховода к вентиляционной решетке в стене.

В силу особенностей планировки кухни между вентиляционной решеткой в стене и местом установки вытяжки образуется достаточно большое пространство. Хотя воздуховод технически несложно протянуть от вытяжки к вентиляции с помощью гибкой гофрированной трубы, но на практике это портит эстетику кухни.

Для маскировки трубы воздуховода или как альтернатива ему используются специальные вентиляционные короба. Они выполняют и декоративную, и утилитарную функцию, маскируя детали вытяжной системы, которые должны быть скрыты от глаз.

Рекомендуем ознакомиться: Как рассчитать расстояние между трубами и их количество при монтаже теплого пола

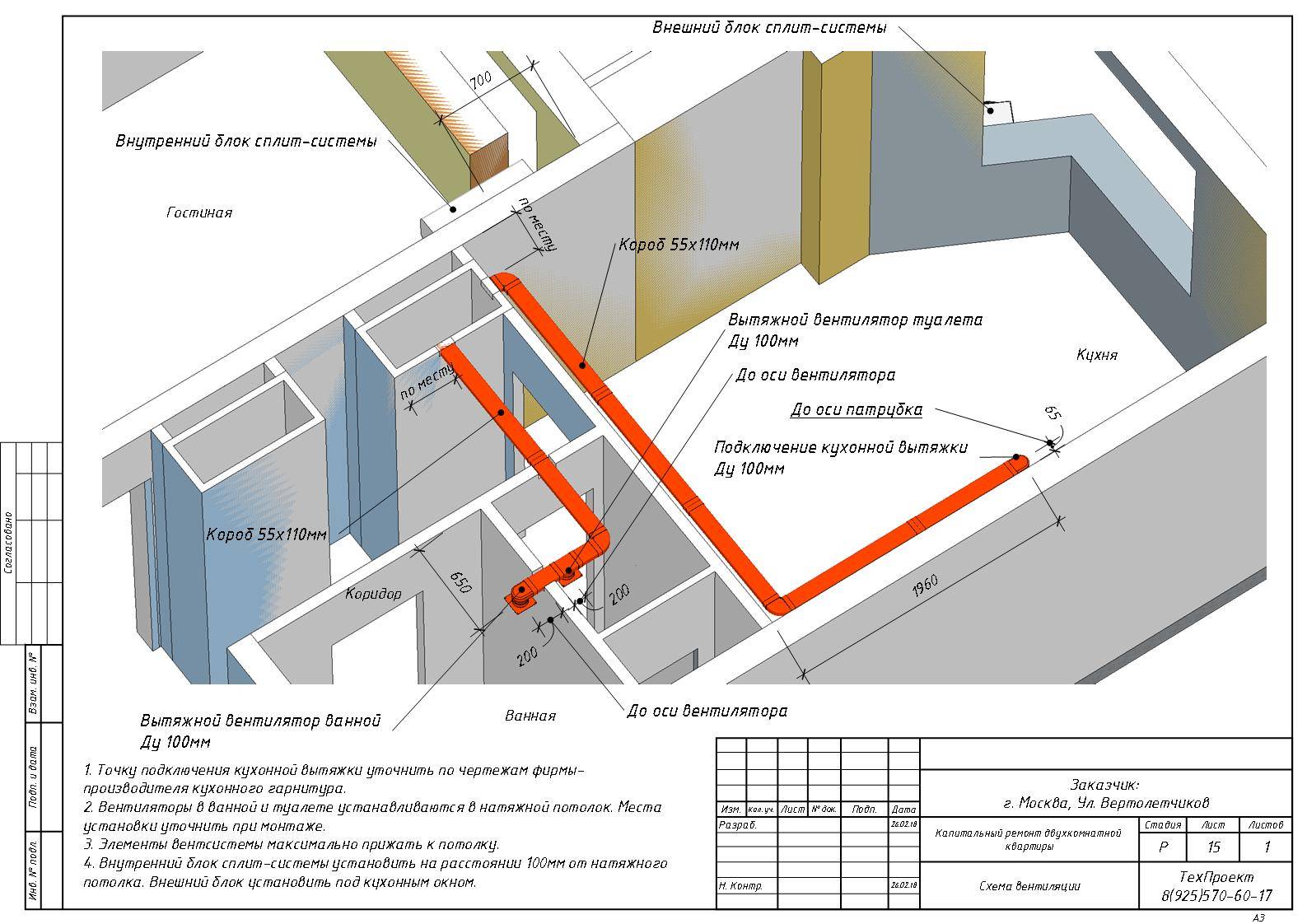

Проектирование воздуховодов

От правильности расчетов зависит эффективность работы вентиляционной системы. Поэтому приступать к монтажу без детально проработанного проекта категорически не рекомендуется.

В нем определяется вид, производительность, размеры, тип сечения пластикового канала и прочие характеристики воздуховода.

Наличие базовых познаний в данной области позволяет выполнить проект самостоятельно.

Однако, чтобы не допустить ошибок в расчетах, способных привести к повышению шумности, снижению эффективности воздухообмена и т. д., желательно обратиться к специалистам.

Выбор геометрии вентиляционной системы

Пример пластикового короба сложной геометрии
На рынке представлен огромный ассортимент пластиковых деталей для воздуховодов. Это позволяет сформировать вентиляционную систему любой конфигурации.

Однако требуется учитывать некоторые особенности при составлении проекта. Специалистами разработаны следующие правила, которые необходимо соблюдать для обеспечения нормальной циркуляции воздуха:

• существуют определенные ограничения для длины короба. Не рекомендуется размещать патрубок вытяжки на расстоянии более 3 м от вентиляционной решетки;
• необходимо максимально сократить число фрагментов, изменяющих направление движения атмосферных потоков. Нежелательное аэродинамическое сопротивление создается на изгибах, сужениях и разнообразных переходах; требуется ограничить до минимума количество поворотов. Изменение направления на 900 вызывает повышение сопротивления движению воздушных масс, усиливает шумовое сопровождение работы вытяжки и увеличивает количество отложений на внутренних стенках каналов.

Также необходимым условием является контроль температурных параметров системы. При близком расположении к отопительным и нагревательным приборам пластиковый воздуховод может расплавиться.

Расчет сечения

При составлении проекта особое внимание уделяется определению точных габаритов воздуховодов. Отклонение от правильных расчетов способно нарушить циркуляцию воздуха в помещении и нарушить целостность системы.

Формула для определения размера короба вентиляции выбирается в зависимости от конфигурации воздуховода. На параметры сечения влияют следующие факторы:

• Пропускная способность канала. Характеризуется реальным объемом воздуха, проходящим за единицу времени через вентиляционные пути. Измеряется в м3/час.
• Скорость движения воздушных потоков. Для низких показателей расчеты предусматривают большие размеры воздухопроводов, увеличивающие расход материалов. При высоких скоростях возрастает вероятность появления вибрации, повышения уровня шума и неоправданного роста производительности вентиляционного оборудования. В расчетах для отдельных участков приточной системы принимаются во внимание различные показатели скорости.
• Материал изготовления. Повышенная шероховатость поверхности, вызывающая сопротивление потоку, требует использования каналов большего размера.
• Формула S = п × D2 / 4, известная каждому школьнику, применяется для определения площади сечения пропускного канала. Обратным действием находят его диаметр.

Для бытовых вытяжных установок принято принимать среднюю скорость движения ветровых потоков 3-7 м/с. Допускается использовать короба с сечением меньшим, чем у патрубков системы принудительной циркуляции, при неполной эксплуатации проектной мощности устройства.

Для остальных ситуаций предусматривается применение сечения воздуховода с параметрами, идентичными величине выходного отверстия или немного превышающими ее.

Площадь внутреннего сечения короба бытовой вентиляции рассчитывают, подставляя необходимые значения в математическое уравнение:

P = S × (M / N).

В этой формуле буквой Р обозначается сечение воздуховода, литерой S — внутренний размер проводящего канала, M и N обозначают, соответственно, показатели пропускной способности и скорости движения воздушных масс.

Плюсы и минусы, область применения

Пластиковые воздуховоды многими воспринимаются негативно, так как они не уверены в том, что пластик не выделяет вредных веществ во время эксплуатации. Возможно, некачественный пластик и небезопасен, но даже в бытовой технике столько пластиковых деталей, что это соображение кажется неактуальным. Например, в кухонной вытяжке с фильтрами большая часть составляющих сделана из пластика. А тут самые тяжелые условия эксплуатации — повышенная температура, большое количество жира, испарения химически активных веществ.

Даже открытая прокладка пластиковых труб не портит внешнего вида

Вообще, специалисты рекомендуют ставить пластик на вытяжные вентканалы. Тут ограничений нет. А вот на приток — нужны термостойкие, выполненные из специального пластика. Особенно, если приток с подогревом или рекуперацией.

Где можно использовать

Еще одно соображение, по которому не рекомендуют использовать пластиковые воздуховоды — проблемы с пожарной службой. Бывали случаи, что не подписывали разрешение на использование газового оборудования, если вентиляция сделана из пластика. Но это был каркасный дом, а там требования другие. Если есть сомнения, лучше уточнить у местного пожарного инспектора. А вообще, есть рекомендации в нормативных документах.

Выдержка из СНиП 41-01-2003

Согласно СНиП 41-01-2003 пункт 7.11 пластиковые воздуховоды можно использовать в малоэтажных жилых, общественных, административно-бытовых и производственных зданиях категории Д. Их нельзя укладывать в подвалах, подпольях, на чердаках и технических этажах, в помещениях с нормируемыми условиями противопожарной безопасности.

Достоинства и недостатки

У пластиковых воздуховодов есть как приверженцы, так и противники. Их главные недостатки:

• Горючесть. Тут все понятно. Не распространяют огонь только металлические воздуховоды. Хотя не все пластики горят и распространяют горение, но такие материалы с «пониженной» горючестью стоят дорого. Потому пластиковые воздуховоды разрешены только в одноэтажных домах.
• Накопление статического заряда, что приводит к налипанию пыли (она снова-таки может вспыхнуть). По факту, на гофрированных участках пыли скапливается намного больше. Чтобы уменьшить ее количество, монтировать пластиковый воздуховод надо после завершения «пыльных» строительных работ и устанавливать фильтры, которые отлавливают большую часть пыли. Кроме того пластиковые вентиляционные трубы обрабатываются специальным составом. Он образует на поверхности пленку, которая препятствует накоплению статического заряда.
• При низком качестве изготовления, тонких стенках или при большом сечении, из-за изменения геометрии в местах стыков могут образовываться зазоры. Это можно исправить, но такой недостаток есть.

Это минусы использования пластиковых воздуховодов. Достоинств более чем достаточно:

• Простой монтаж. Наличие фитингов и фасонных элементов позволяет создать систему любой конфигурации. Пластик легко режется, мало весит.
• За счет идеально гладких стенок воздух встречает меньшее сопротивление.
• Проще обеспечить герметичность. Для надежности стыки можно промазать герметиком.
• Современные пластиковые воздуховоды стыкуются при помощи замков «встык» без нахлестов, что уменьшает сопротивление при движении воздуха.
• Низкий уровень шумов. При производительности до 100 куб/мин движение воздуха почти бесшумное.
• Не подвержены коррозии.

В общем, пластиковый воздуховод — не идеальное решение, но легкость монтажа и хорошие эксплуатационные характеристики перевешивают недостатки. Вообще, специалисты рекомендуют ставить пластик на вытяжные вентканалы. Тут ограничений нет. А вот на приток — нужны термостойкие, выполненные из специального пластика. Особенно, если приток с подогревом или рекуперацией.

Также при подборе стоит исходить из условий эксплуатации. Например, на вытяжной вентканал из влажных помещений имеет смысл использовать именно пластиковый воздуховод, так как оцинкованные подвержены коррозии, а нержавеющие стоят уж очень дорого.

Особенности установки

Многие домовладельцы отказываются от услуг профессиональных мастеров, стараясь выполнить все манипуляции по монтажу короба для бытовой вентиляции самостоятельно.

Особых затруднений этот процесс обычно не вызывает. Однако консультация специалиста на этапе проектирования весьма желательна.

Проще всего своими руками установить пластиковый воздуховод. Разнообразный ассортимент аксессуаров из ПВХ позволяет придать конструкции практически любую конфигурацию.

Определившись с геометрией короба, приступают к расчетам габаритов устройства. Монтаж необходимо начинать, руководствуясь точными цифрами.

Монтаж обратного клапана и решетки

Схема работы обратного клапана вентиляции
Обязательным элементом конструкции вентиляционной системы является обратный клапан. Его основным предназначением считается предотвращение возвращения использованного воздуха обратно в комнату.

Для установки этого элемента вентиляционного короба для вытяжного устройства проектом отводится специальное место в конце воздухоотводящего канала.

Попадание в систему проветривания помещения живых существ, например, мелких грызунов, пернатых и насекомых, предотвращается установкой специальной решетки и сетки, закрепленной на клапане.

Крепеж и размещение воздуховода

Способ фиксации короба определяется местом расположения этого элемента бытовой системы вентиляции. Если проектом предусмотрено скрытое размещение, рекомендуется прикреплять воздуховод к задней стенке маскирующего шкафа.

Для фиксации используются хомуты. При открытом расположении короба над мебелью для его закрепления выбирают верхнюю стенку шкафов.

Монтаж выполняют специальными держателями и саморезами, обеспечивая надежность крепления всей вентиляционной конструкции.

Для фиксации воздуховода на стене или потолке рекомендуется использовать держатели и хомуты. При этом необходимо придерживаться интервала между крепежными элементами, составляющего 70 см.

Обеспечение герметичности конструкции

На этапе монтажа пластикового короба следует тщательно контролировать качество подгонки, не оставляя между деталями щелей и зазоров.

Поскольку герметичность соединений невозможно протестировать перед эксплуатацией, полагаться надлежит на опыт мастера.

Качественная подгонка элементов предотвращает попадание в помещение отработанного воздуха и возникновение шума при работе вентиляции.

Методы шумоизоляции вентиляционных коробов

Рассчитывать на то, что работающая вытяжка не будет шуметь, способен только дилетант, не знакомый с принципом действия устройства. Эксплуатация вентиляционной системы сопровождается определенными звуками.

Существует несколько доступных методов снижения уровня шума в воздуховоде. Самый простой из них – обернуть короб шумоизолирующим материалом.

Для этого используются следующие материалы:

• органическое волокно;
• минеральная вата;
• каучук;
• стекловолокно;
• пенопласт и другие пористые материалы.

Установка вентиляционного короба своими руками

Установить вентиляционный короб вытяжки самостоятельно не составит труда, если под рукой будут необходимые материалы. Предварительно нужно начертить схему вытяжной вентиляции с учетом длины и сечения венткороба, мощности вентилятора вытяжки, а также объема вытягиваемого воздуха.

Чаще всего вентиляционные короба изготавливают из пластика, и далее в качестве примера будет использоваться именно этот тип. На основе пластика делаются короба с прямоугольным или квадратным сечением следующих размеров:

• 100*55 мм;
• 120*60 мм;
• 204*60 мм.

Какой размер сечения выбрать, зависит от диаметра патрубка воздуховода в вытяжке. Площадь сечения канала выбирается таким образом, чтобы патрубок вошел внутрь короба.

Итоги и выводы

Из предоставленной информации становится очевидным, что при самостоятельном монтаже воздуховода без профессиональной консультации обойтись невозможно.

Огрехи, допущенные при собственноручной установке вентиляционного короба, способны испортить всю конструкцию.

Поскольку современные системы проветривания дорогие, ремонт и замена обойдется недешево. Поэтому лучше сразу обратиться к специалисту.

Размер возвратного воздуховода для блока переменного тока 1-5 тонн [+калькулятор]

29 июля 2022 г. | К Рене Лангер

Размер воздуховода обратного воздуха для кондиционеров весом 1–5 тонн составляет от 14 до 22 дюймов для круглых воздуховодов и от 13 до 32 дюймов x 12 дюймов для прямоугольных воздуховодов.

Воспользуйтесь приведенным ниже калькулятором размера воздуховода обратного воздуха, чтобы определить точные размеры, необходимые для вашего кондиционера или теплового насоса.

Также имеется таблица размеров воздуховодов обратного воздуха для круглых и прямоугольных воздуховодов для ВК от 1,5 до 5 тонн.

Обратите внимание, что в этой статье обсуждается только главный воздуховод возвратного воздуха для вашей системы HVAC. Если вы ищете таблицу или калькулятор для определения размера ответвительного воздуховода, воздуховода для каждой комнаты или приточного воздуховода, наш всеобъемлющий калькулятор воздуховодов ОВКВ и диаграммы будут тем, что вам нужно.

Навигация по содержимому

Калькулятор размера возвратного воздуховода

Нажмите и перетащите синюю точку в соответствии с размером вашего кондиционера или теплового насоса.

Выберите, хотите ли вы рассчитать воздуховоды круглого или прямоугольного сечения. Это просто и быстро.

Калькулятор дает вам все распространенные размеры воздуховодов для прямоугольных воздуховодов, а также правильный размер для круглых воздуховодов.

Калькулятор размера воздуховода обратного воздуха

Таблица размеров воздуховода возвратного воздуха

Найдите размер вашего конденсатора в левой колонке. Здесь показаны все типоразмеры кондиционеров и тепловых насосов.

В средней колонке показан размер обратного воздуховода для круглых воздуховодов, а в правой колонке показаны параметры для прямоугольного размера обратного воздуховода.

Таблица размеров возвратного воздуховода

900 37 2 тонны

Мощность кондиционера	Размер возвратного воздуховода (круглый диаметр)	Размер возвратного воздуховода (прямоугольный) канал ШхВ)
1,5 тонны	14	13″x12″, 14″x11″, 15″x10″, 17″x9″, 19″x8″, 23″x7″, 28″x6″
14 дюймов	14 ″x13″, 15″x12″, 17″x11″, 18″x10″, 21″x9″, 24″x8″, 28″x7″, 36″x6″
2,5 тонны	16 дюймов	15 дюймов x 14 дюймов, 17 дюймов x 12 дюймов, 19 дюймов x 11 дюймов, 21 дюймов x 10 дюймов, 25 дюймов x 9 дюймов, 29 дюймов x 8 дюймов, 37″x7″, 41″x6″
3 тонны	18”	16″x15″, 17″x14″, 20″x12″, 23″x11″, 26″x10″, 29″x 9″, 34″x8″, 40″x7″
3,5 тонны	19”	16″x17″, 20″x14″, 23″x12″, 26″x11″, 29″x10″ , 32″х9″, 38″х8″, 45″х7 ″
4 тонны	19”	17″x17″, 19″x16″, 22″x14″, 25″x12″, 28″x11 ″, 31″x10″, 36″x9″, 43″x8″
5 тонн	22″	19″x19″, 20″x18″, 23″x16″, 25″x15 ″, 27″x14″, 32″x12″, 41″ x10″, 47″x9″

Какой размер возвратного воздуховода для 3-тонного кондиционера?

18 дюймов для круглого воздуховода и от 16 x 15 до 40 x 7 дюймов для прямоугольного воздуховода.

Круглый возвратный воздуховод какого размера мне нужен для 4-тонного кондиционера?

Диаметр 19 дюймов, в соответствии с таблицей размеров возвратного воздуховода.

Размер прямоугольных воздуховодов возврата холодного воздуха

Прямоугольные воздуховоды могут быть разных размеров для одного и того же кондиционера, если количество квадратных дюймов почти одинаково.

Например, правильный размер 3-тонного возвратного воздуховода холодного воздуха переменного тока варьируется от 16”x15” до 26”x10” и до 40”x7”. Что общего у этих трех размеров, так это то, что все они близки к 260 квадратных дюймов, если вы сделаете расчет — 240/246/280 квадратных дюймов соответственно.

Примечание: Для 3-тонного кондиционера требуется круглый возвратный воздуховод диаметром 18 дюймов. Этот размер воздуховода составляет 254 квадратных дюйма, что соответствует расчету для прямоугольных воздуховодов.

Часто задаваемые вопросы

Что такое возвратный воздуховод?

В этом обсуждении это главный воздуховод, соединенный с устройством обработки воздуха, которое также может быть печью.
В доме может быть несколько небольших воздуховодов для возврата холодного воздуха, которые входят в основной воздуховод для возврата холодного воздуха. Калькулятор и приведенная выше диаграмма дают размеры для основного воздуховода возврата холодного воздуха, который подает воздух непосредственно в кондиционер.

Где воздуховод рециркуляции?

Найдите свой кондиционер. К нему будут подсоединены два основных воздуховода: подающий и обратный.
Как только вы определите, каким образом воздух проходит через него, вы узнаете, какой воздуховод является возвратным воздуховодом — воздуховод, возвращающий воздух в вентиляционную установку для обработки (охлаждения/нагрева).

Совет по определению направления воздушного потока: Если в устройстве обработки воздуха есть фильтр, на фильтре должна быть стрелка, указывающая направление воздушного потока.
Если кондиционер работает, то воздуховод обратного воздуха должен быть теплее приточного. Если приточно-вытяжная установка топочная и отопительная, то приточный воздуховод будет теплее, а холодный воздуховод холоднее.

Почему размер возвратного воздуховода имеет значение?

Потому что он должен быть подходящего размера, чтобы справиться с воздушным потоком CFM вентилятора кондиционера. CFM — кубический фут в минуту. AC требуется примерно 400 CFM на тонну.

Недостаточный размер: В воздуховоде будет слишком большое давление, что вызовет шум и может привести к его разрыву. Ваша система будет работать усерднее. И ваши комнаты не будут получать достаточно воздуха, чтобы быть такими прохладными или теплыми, как вы хотите.

Негабаритный: В воздуховоде будет слишком мало давления воздуха для перемещения воздуха, и он не попадет в помещения, особенно в те, которые находятся дальше всего от вентиляционной установки. У вас будет значительный температурный дисбаланс от комнаты к комнате в вашем доме.

Калькулятор размера воздуховода возвратного воздуха работает и для тепловых насосов?

Да. Тепловой насос — это кондиционер летом. В режиме переменного тока он собирает тепло в помещении и выбрасывает его наружу. В режиме «Тепло» он собирает тепло снаружи и перекачивает его внутрь.
Независимо от того, используете ли вы систему только с переменным током или тепловой насос, вы можете использовать калькулятор и таблицу размеров воздуховодов возвратного воздуха.

У меня есть готовый дом, и я не могу найти воздуховод обратного воздуха.

Многие готовые дома, также известные как дома-прицепы, не имеют возвратных воздуховодов. Дизайн дома не позволяет. Вместо этого воздух возвращается к воздухораспределителю или печи без воздуховодов. Вот почему, вероятно, нет двери — или не должно быть двери, — ведущей в помещение, где установлена ​​печь.

Что такое воздухоотводчик?

Вентиляционное отверстие, через которое возвратный воздух втягивается в воздуховоды, ведущие в основной воздуховод возвратного воздуха в вашем доме. В большинстве домов есть несколько вентиляционных отверстий для возвратного воздуха, но только один главный воздуховод для возврата холодного воздуха.

Примечание: Возвратный воздуховод холодного воздуха — неправильное название. Да, при обогреве вашего дома обратный воздуховод подает холодный воздух обратно к воздухораспределителю или печи для нагрева. Но в режиме переменного тока воздух в воздуховоде «холодного воздуха» на самом деле теплее, чем воздух, проходящий через приточные воздуховоды.

Написано Рене Лангер

Рене проработал 10 лет в сфере HVAC и сейчас является старшим специалистом по комфорту в PICKHVAC. Он имеет степень младшего специалиста по HVAC колледжа Lone Star и сертификаты EPA и R-410A.

Руководство по выбору размера воздуховода подпитки – The Tibble

Подпиточный воздух может быть немного пугающим, когда вы пытаетесь выяснить, какой размер воздуховода вам нужен. Тем более, что правильный воздуховод необходим для работы вашей системы HVAC, поэтому вы действительно не хотите ее испортить.

Поверьте мне, я какое-то время избегал этой темы, опасаясь, что запутался. К счастью, хотя это выглядит немного сложно, понять его проще, чем вы думаете. Кроме того, с приведенной ниже информацией у вас будет руководство по определению необходимого размера воздуховода с половиной усилий.

Размер воздуховода приточного воздуха не указан IRC, но общий объем подаваемого воздуха должен равняться скорости вытяжки в помещении во избежание проблем. Это устанавливается путем измерения инфильтрации воздуха (используя тест дверцы вентилятора) и скорости выхлопа для оценки необходимого диаметра.

Что говорит код?

Не указан диаметр воздуховода подпиточного воздуха

В Международном жилищном кодексе (IRC) содержится минимальная информация, когда речь идет о блоках подпиточного воздуха и их требованиях. Одна из вещей, которая не детализирована в коде, — это конкретный диаметр воздуховода для этих устройств.

IRC определяет скорость притока

Раздел M1503.6 IRC описывает скорость притока подпиточного воздуха для вытяжных шкафов: если вытяжная система может выпускать более 400 кубических футов воздуха в минуту (куб. футов в минуту), необходимо иметь механическая или пассивная подача свежего воздуха, равная скорости выхлопа .

Попросту говоря, это означает, что когда ваша вытяжная система кухни удаляет более 400 кубических футов в минуту, вам нужна подача подпиточного воздуха, чтобы сравняться с ним.

Раздел посвящен вытяжке подпиточного воздуха из бытовых кухонь, но, по логике вещей, принцип согласования скорости притока будет одинаковым во всем доме.

Это связано с тем, что добавочный воздух подается для устранения таких проблем, как неполное сгорание, утечки угарного газа, удаление канализационных газов из стоков и неэффективное удаление пара, дыма и других загрязняющих веществ.

Все эти проблемы являются результатом отрицательного давления воздуха, которое создается за счет удаления воздуха из помещения без его замены.

Баланс имеет ключевое значение

Баланс также важен при подаче подпиточного воздуха.

С одной стороны, замены половины воздуха будет недостаточно.

С другой стороны, добавление слишком большого количества воздуха создаст другой набор проблем, связанных с давлением воздуха, из-за чего пространство возле выхлопной системы может конкурировать за воздух, который должен быть выброшен.

Добавление слишком большого количества воздуха в комнату может на самом деле вытянуть воздух из вытяжной системы или перегрузить ее, а это означает, что задымленная кухня останется такой.

Определение правильного размера воздуховода

Когда вы пытаетесь определить размер воздуховода, вам нужно знать следующее:

• Насколько воздухонепроницаем дом
• Какова скорость инфильтрации
• Какая скорость выхлопа
• Необходимое количество подпиточного воздуха

Насколько дом герметичен?

Чтобы определить степень воздухонепроницаемости вашего дома, вам потребуется пригласить профессионального специалиста по системам вентиляции и кондиционирования воздуха, чтобы измерить ее. Они предоставят вам показание CFM при 50 Па (Паскаль, единица измерения атмосферного давления).

Чтобы дать вам CFM при 50 Па, профессионал, скорее всего, выполнит испытание дверцы вентилятора. Этот тест на герметичность показывает, сколько воздуха входит и выходит из вашего дома.

Как это работает

Название становится более понятным, если вы понимаете, что дверца с вентилятором представляет собой раму, которая монтируется в дверную раму внешней двери, с прикрепленным к ней вентилятором. Это используется для вытягивания воздуха из дома, создавая внутри низкое давление воздуха.

При наличии системы низкого/отрицательного давления наружный воздух (система высокого/положительного давления) будет проходить через щели и отверстия в вашем доме, чтобы сбалансировать давление воздуха. Это разгерметизация.

Примечание: это можно сделать и в обратном порядке, увеличив давление в помещении, если этого требует ситуация.

Пока это происходит, специалист использует инструмент (ультрафиолетовую камеру или дымовой карандаш) для обнаружения утечек, которые фиксируются. С помощью этих данных специалист может количественно оценить инфильтрацию воздуха, которая показывает герметичность (движение воздуха через тепловую оболочку).

Какова скорость инфильтрации?

Инфильтрация воздуха относится к перемещению воздуха в здание, в данном случае в ваш дом.

Скорость инфильтрации — это количество воздуха, поступающего в ваш дом без вашего преднамеренного поступления. необходимо добавлять механически, чтобы компенсировать скорость выхлопа.

Если ваша вытяжная система рассчитана на 400 кубических футов в минуту, и вы устанавливаете блок подпиточного воздуха, который втягивает 400 кубических футов в минуту, в дом будет поступать слишком много воздуха, потому что приток подпиточного воздуха в 400 кубических футов в минуту будет в дополнение к инфильтрации.

Точно так же, если вы предполагаете, что у вас хорошая естественная скорость инфильтрации, но фактически не измеряете ее, и вы вводите только 200 кубических футов в минуту свежего воздуха, у вас все еще может быть отрицательная система в помещении.

Как я уже сказал, вы не должны вводить слишком мало или слишком много воздуха, так как это приводит к ряду проблем, связанных с использованием энергии, сквозняками, запахами, конденсацией, вредителями и загрязняющими веществами в вашей тепловой оболочке.

90 298 1000

Показания дверцы вентилятора (куб. фут/мин при 50 Па)	Скорость инфильтрации с перепадом 1 Па	Скорость инфильтрации с перепадом 2 Па	Скорость инфильтрации с перепадом 3 Па
±90 кубических футов в минуту	±120 кубических футов в минуту	±160
1500	±110 куб. фут/мин	±190 куб. фут/мин	±250 куб. 0298 ±160 кубических футов в минуту	±250 кубических футов в минуту	±310 кубических футов в минуту
2500	±200 куб. футов в минуту	±310 куб. 8 ± 240 куб.	±420 куб. футов в минуту	±580 куб. 040
4500	±360 куб.фут/мин	±560 куб.фут/мин	±710 куб.фут/мин
5000	±400 кубических футов в минуту	±610 кубических футов в минуту	±800 кубических футов в минуту

Основано на Рис.

Перепады давления в таблице относятся к перепад давления на входе в дом.

Вы должны стремиться поддерживать перепад ниже 3 Па, иначе вы рискуете получить обратную тягу от газовых приборов и отверстий, таких как камины, из-за разгерметизации. Вот почему в таблице нет перепадов выше 3 Па.

Определение расхода вытяжной системы

Во-первых, CFM системы, вероятно, указан в информации о продукте в Интернете или в магазине (для канальных вытяжек). В противном случае вы можете найти его в руководстве пользователя (оно должно быть доступно в Интернете) или на этикетке продукта на вашем устройстве.

В качестве альтернативы можно использовать формулу, чтобы узнать скорость CFM, необходимую для помещения, и на ее основе оценить мощность прибора (надеюсь, он соответствует размеру!).

Для начала вам нужно знать объем вашей комнаты:

Объем помещения (футы ³ ) = длина x ширина пола x высота потолка

Имея эту информацию, вы можете использовать два разных метода:

CFM = объем помещения/4

ИЛИ

CFM = (Объем помещения x 15 воздухообменов в час (ACH))/60

Таким образом, если у вас есть площадь пола 10 x 12 футов с высотой потолков 8,5 футов, ваша комната составляет 1020 футов ³ . Оба метода дают вам 255 CFM. Таким образом, ваш вентилятор, вероятно, имеет аналогичный показатель.

Требуемая скорость притока подпиточного воздуха

Теперь вам нужно сделать быстрый расчет. Скорость вашего подпиточного воздуха должна быть CFM выхлопной системы за вычетом скорости инфильтрации (вам понадобится помощь в ее измерении).

Расход подпиточного воздуха = вытяжная система CFM – скорость инфильтрации

После того, как вы установили необходимый расход подпиточного воздуха, вы можете приступить к рассмотрению того, какой размер воздуховода обеспечит это.

Поскольку вам необходимо специально обеспечить подпитку воздухом, когда ваша вытяжная система превышает (1) 400 кубических футов в минуту для вытяжки и (2) 200 кубических футов в минуту для осушителя, давайте рассмотрим эти цифры в качестве примера.

(В других случаях может просто зависеть от наличия негативного влияния системы на давление в доме, вне зависимости от того, какой именно ОВК).

Допустим, дом имеет показания 1500 CFM при 50 Па, используя приведенную выше таблицу, мы можем увидеть, что скорость инфильтрации будет приблизительно 190 CFM при перепаде 2 Па.

Теперь мы можем использовать предыдущее уравнение для расчета расхода подпиточного воздуха для кухонь и сушилок при данных условиях.

(1) 400 – 190 = 210 кубических футов в минуту добавочного воздуха

(2) 200 – 190 = 10 кубических футов в минуту добавочного воздуха

Размер воздуховода подпиточного воздуха

:

9 0037 Воздушный поток с 8-дюймовым воздуховодом

Перепад давления (Па)	Расход воздуха с воздуховодом 4 дюйма	Расход воздуха с воздуховодом 6 дюймов	Воздушный поток с 10-дюймовым воздуховодом	Воздушный поток с 12-дюймовым воздуховодом
1	14 кубических футов в минуту	30 кубических футов в минуту	54 куб. футов	84 куб. футов	122 куб. 43 куб. фут.	76 куб. фут.	119 куб. фут.	172 куб. фут. 037 53 куб. футов в минуту	94 куб. футов в минуту	146 куб.

На основании Таблицы 2 Системы вентиляции кухни: Часть 2 (Исследовательский центр жилищного строительства Пенсильвании)

С помощью этой таблицы вы можете определить, какой размер воздуховода будет соответствовать вашим потребностям на основе расчетной скорости подпиточного воздуха.

Если мы используем расход свежего воздуха из предыдущего раздела, то увидим, что нам потребуется воздуховод больше 12″ при 2 Па для вытяжной системы и 4-дюймовый воздуховод для осушителя.

Оценка размера воздуховода без испытания дверцы вентилятора

Можно предположить, что то, что выходит наружу, должно вернуться внутрь, согласовывая размеры подпиточного и вытяжного воздуховодов или CFM подпиточного воздуха с размерами вашей выхлопной системы.

Тем не менее, невозможно оценить размер воздуховода приточного воздуха без проведения испытаний, поскольку правильная подача приточного воздуха необходима, чтобы избежать некоторых проблем.

Если воздуха слишком мало из-за недооценки воздуховода или переоценки инфильтрации, вы можете получить больший перепад давления. Это создаст обратные тяги, сквозняки, неполное сгорание и перегрев приборов HVAC.

Это также может привести к тому, что в дом будет поступать слишком много некондиционированного воздуха, что приведет к нарушению баланса контроля температуры ОВКВ.

Вы получаете некоторое предупреждение, поэтому вот 5 признаков того, что вам нужно больше подпиточного воздуха

Если вы переоцените размер воздуховода или недооцените инфильтрацию, вы можете получить слишком много подпиточного воздуха. Ваша система HVAC должна напрягаться, чтобы кондиционировать и распределять большие объемы воздуха. Вы также можете получить эксфильтрацию, когда кондиционированный воздух вытягивается за пределы вашего дома.

Самый распространенный размер воздуховода блока подпиточного воздуха

Я не смог найти какого-либо стандартного размера воздуховода, когда речь идет о блоках подпиточного воздуха. Я бы предположил, что это связано с тем, что существует такое разнообразие потребностей и размеров (блоков и воздуховодов). Это разнообразие имеет смысл, если учесть, что в каждом доме есть разные факторы, влияющие на потребности в свежем воздухе.

Погода, возраст дома и изменения в герметизации дома — все это влияет на герметичность вашего дома. Это может отличаться от соседа к соседу, поэтому размер воздуховода, который вам нужен, также может варьироваться таким же образом.

Источники

https://www.phrc.psu.edu/assets/docs/Publications/BB0412.pdf

https://www.phrc.psu.edu/assets/docs/Publications/BB0312.pdf

How not to ruin a good thing, Make-up Air 101

https://www.energy.gov/energysaver/blower-door-tests

https://energyeducation.ca/encyclopedia/Air_infilter_and_exfilter

https://pdhonline.com/courses/m253/m253content.pdf

https://www.ahs.com/home-matters/quick-tips/range-hood-purchasing-for-your-kitchen/

https://www.
