Теплые инфракрасный полы: Инфракрасный теплый пол — как выбрать и особенности установки ИК пленки и стержневых матов. Консультанты в регионе Санкт-Петербург

Содержание

Обзор плюсов и минусов инфракрасных теплых полов

Инфракрасный теплый пол для отечественного потребителя является относительной новинкой. Не удивительно, что существует такое большое количество различных мнений относительно целесообразности, безопасности, и надежности ИК системы отопления. Перед приобретением и монтажом потребуется рассмотреть и учесть плюсы и минусы инфракрасного теплого пола.

Достоинства тёплого ИК пола

Легче описать преимущества, чем найти минусы плёночного теплого пола. Достоинства инфракрасной системы заключаются в следующем:

Простой и быстрый монтаж. При условии финишной отделки с помощью ламината, монтажные работы занимают около 1-2 часов. Отсутствует необходимость в изготовлении стяжки.
Толщина пленки всего 3 мм. Даже с учетом того, что в качестве основания использовать фанеру или магнезитовые плиты, в итоге толщина пирога составит не более 1-2 см. О том, как правильно выбрать подложку и теплоизоляцию ранее писалось в одной из статей, размещенных на сайте.
Высокая надежность и безопасность. В схеме присутствуют узлы, предотвращающие возможность поражения электрическим током.
Автономность. Стержневой саморегулирующийся инфракрасный теплый пол автоматически контролирует нагрев, что позволяет избежать перегрева. После установки регулятора, процесс контроля температурного режима становится простым как никогда. Советы как выбрать терморегулятор можно найти в соответствующем материале.
Благотворное влияние на здоровье. Воздействие инфракрасного излучения активизирует иммунную систему человека, делает комфортным пребывание в помещении, устраняет неприятные запахи. Дополнительно лучи ионизируют воздух и не подсушивают его, что недоступно обычным тепловым конвекторам и системам отопления.

Существует множество самых разных по мощности инфракрасных систем отопления. Некоторые могут использоваться только в качестве вспомогательного источника тепла, другие способны полностью заменить традиционные схемы обогрева. Отдельного внимания заслуживает мобильный инфракрасный пленочный теплый пол, он изготовлен в виде коврика для ног, что достаточно удобно при эксплуатации.

Недостатки ИК тёплого пола

Конечно, как и у любой системы отопления, у теплого пола есть не только преимущества, но и недостатки:

Высокие требования к основанию. Для инфракрасных напольных систем обогрева крайне важно выровнять основание перед укладкой. Любой перепад поверхности может стать причиной разрыва пленки, что является критичным для работоспособности системы.
Необходимость строгого соблюдения правил монтажа и рекомендаций эксплуатации. Заявленный производителем экономичный расход электроэнергии возможен только при выполнении поэтапной схемы укладки.
Особенности эксплуатации. Инфракрасное отопление полов жилого дома укладывается в открытых местах, не заставленных мебелью. Отсутствие циркуляции воздуха приводит к перегреву поверхности и выходу из строя системы.

На работоспособность системы отопления оказывает влияние несколько факторов, одним из которых является правильный выбор мощности пола. Недостаток производительности приводит к постоянной работе с увеличенной нагрузкой, что влияет на сроки эксплуатации.

Как правильно выбрать плёночный теплый пол

Хотя правильный выбор ИК теплого пола крайне важен, не меньшую роль играет подбор теплоизоляции и мощности системы.

Какой ИК пол выбрать. Пленочный вариант является недорогой бюджетной версией, которая не может использоваться как основной источник нагрева. Стержневой пол более надежный, не боится перегрева и устойчив к механическим повреждениям защитной пленки.
При выборе надо учитывать технические параметры здания, основное предназначение, а также тип напольного покрытия. Как вид финишной отделки может повлиять на монтаж, и выбор системы отопления описывалось в соответствующих разделах.
Как выбрать теплоизоляцию. Хорошая изоляция сможет снизить теплопотери и экранировать излучение, направив лучи исключительно в сторону отапливаемого помещения. Что следует учитывать при выборе, обсуждалось в статье, посвященной этой теме.
Выбор мощности пленочного теплого пола. Вся продукция представлена в диапазоне производительности от 180-400 Вт. На выбор мощности влияет финишное напольное покрытие, и то, с какой целью будет использоваться система отопления. Как правило, под керамогранит в качестве основного источника нагрева следует стелить стержневые полы с минимальной мощностью 220 Вт.

Какой фирмы лучше выбрать ИК теплый пол

Выбрать хороший ИК пол достаточно проблематично. На рынке отопительного оборудования системы ИК отопления представлены несколькими десятками производителей. Среди них Enerpia, Caleo, Teplotex, Terma, Nbsp it, Nanothermal, Heatplus, Монокристалл.

Страны производители: ЕС, Китай и Россия. Восточный сегмент, как правило, самый дешевый, но служит недолго, встречается много жалоб относительно сложностей во время монтажа.

Согласно статистике и отзывам потребителей, одним из наиболее качественных производителей является компания Монокристалл. Популярность системы несколько ограничивает высокая стоимость пленки.

Сравнительно дешевой является ИК система отопления Caleo, являющаяся оптимальным вариантом для утепления деревянного дома.

Преимуществ инфракрасных теплых полов намного больше, чем недостатков. При соблюдении правил укладки можно свести все минусы практически к нулю.

— Инфракрасная пленка на отрез

купить Инфракрасный пленочный теплый пол на отрез: обзор, выбор, монтаж

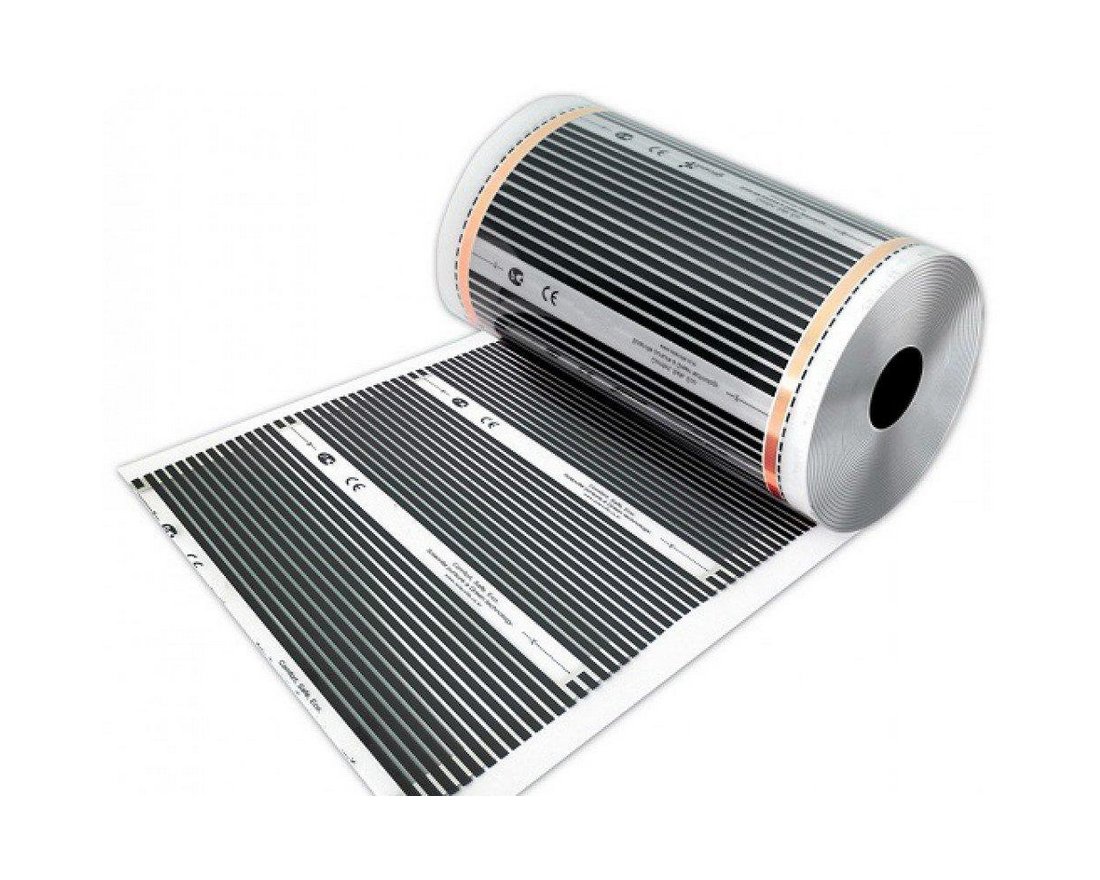

Инфракрасный пленочный теплый пол относится к современным системам обогрева, имеет толщину всего 0,3-1 мм. Греющим элементом в пленках является карбоновая паста, которая наносится полосками, каким-либо рисунком или сплошным слоем. Шаг отреза несплошных пленок — 25 см — позволяет сделать заказ на необходимый размер, не переплачивая. Тепловыделение в инфракрасных пленках преимущественно происходит за счет инфракрасного излучения, благодаря чему обеспечивается экономия электроэнергии 20-40% по сравнению с кабельным теплым полом и настенными конвективными обогревателями: во-первых, электроэнергия сразу преобразуется в тепловое излучение, в то время как в кабельных теплых полах часть энергии тратится на саморазогрев кабеля; во-вторых, при поступлении тепла от пола требуется меньшее тепловыделение, т. к. не происходит концентрации тепла под потолком и человек чувствует себя комфортно при более низкой температуре воздуха в помещении. Инфракрасное излучение абсолютно безопасно (и даже полезно) для здоровья, т.к. соответствует диапазону излучения человеческого тела.

Основное преимущество инфракрасных нагревательных пленок — сухой монтаж. Они предназначены для обогрева жилых, офисных, производственно-складских и других помещений, причем их можно установить не только на полу (это самый эффективный и энергосберегающий вариант), но и на потолке, а также на вертикальных и наклонных поверхностях. Термопленки используются для основного и дополнительного обогрева, укладываются под любые виды напольных покрытий: ламинат, ковролин, линолеум, паркетную доску (можно и под плитку, но монтаж значительно усложняется). Установленный производителями гарантийный срок службы составляет 5-20 лет, реальный срок эксплуатации намного больше.

Инфракрасные пленки бывают прозрачными и матовыми.

При производстве прозрачной пленки используется полимер со стандартными гидро- и электроизоляционными свойствами, соответствующими всем требованиям технической безопасности при эксплуатации. Матовая пленка имеет один слой из полимера, сертифицированного как огнеустойчивый электроизоляционный материал 2 класса, поэтому цена на нее немного выше. Все представленные у нас пленки изготавливаются по технологии высокотемпературного ламинирования, которая обеспечивает большую электробезопасность, прочность и износостойкость, в отличие от низкобюджетных пленок неизвестного происхождения, произведенных простым склеиванием слоев.

Инфракрасные греющие пленки выпускаются разной мощности на квадратный метр. Стандартный вариант — 220 ватт/м2. Имеются пленки пониженной мощности — 150 ватт/м2 и ниже. Расход электричества не зависит от мощности пленки и определяется заданной на терморегуляторе температурой и теплопотерями помещения. Отличаются пленки разной мощности скоростью нагрева до заданной температуры.

Менее мощная пленка медленнее нагревается, поэтому больше времени находится во включенном состоянии. Она незаменима в случаях ограничений на нагрузку электросети, например, 50 квадратных метров пленки удельной мощностью 220 ватт/м2 потребуют 11 кВт мощности, а пленка удельной мощностью 150 ватт/м2 потребует всего 7,5 кВт мощности. Реальный средний расход электричества зависит не от мощности пленки, а от теплопотерь помещения и может колебаться в пределах от 15вт/м2 (очень хорошо утепленные современные дома и квартиры) до 100 вт/м2.

Подробнее с пленочными системами обогрева можно ознакомиться в Обзоре на странице технических статей.

Инфракрасный пленочный теплый пол можно купить на отрез кусками произвольной длины

(но отрезы длиной более 8 метров укладывать не следует, т.к. пленка не будет прогреваться).

Для укладки пленки Вам потребуются терморегулятор, монтажные наборы (включающие клипсы-зажимы для подключения электропроводов и куски изоляционного скотча), по одному набору на каждую полосу пленки, и теплоотражающая подложка. Подробнее с описанием Монтажа пленочного теплого пола можно ознакомиться на странице технических статей. Если Вы не готовы самостоятельно уложить и подключить инфракрасную пленку, мы готовы предложить Вам услугу монтажа силами квалифицированного и опытного мастера.

Инфракрасную пленку в качестве источника основного и дополнительного обогрева, укладываемого под любые виды напольных покрытий, можно купить в компании «Ваш Теплый Пол» на отрез по самым выгодным в Москве ценам. Любой из предлагаемых вариантов, произведенных известными южнокорейскими компаниями, обеспечит Вас комфортом на долгие годы.

Инфракрасный пленочный теплый пол Nunicho является новым брендом категории «Стандарт», произведенным на заводе корпорации RexVa (Ю.Корея, сайт компании http://www.rexva.co.kr/rus/), аналог пленки XiCA XT, собственного бренда корпорации RexVa. Пленка прозрачная, создана на основе современных технологий. Отличное сочетание цена-качество.

Инфракрасный пленочный теплый пол Q-Term произведен в Ю.Корее и широко известен на рынке, имеет удельную мощность 150 ватт/м2. Рекомендуется для применения в случаях ограничений на нагрузку электросети.

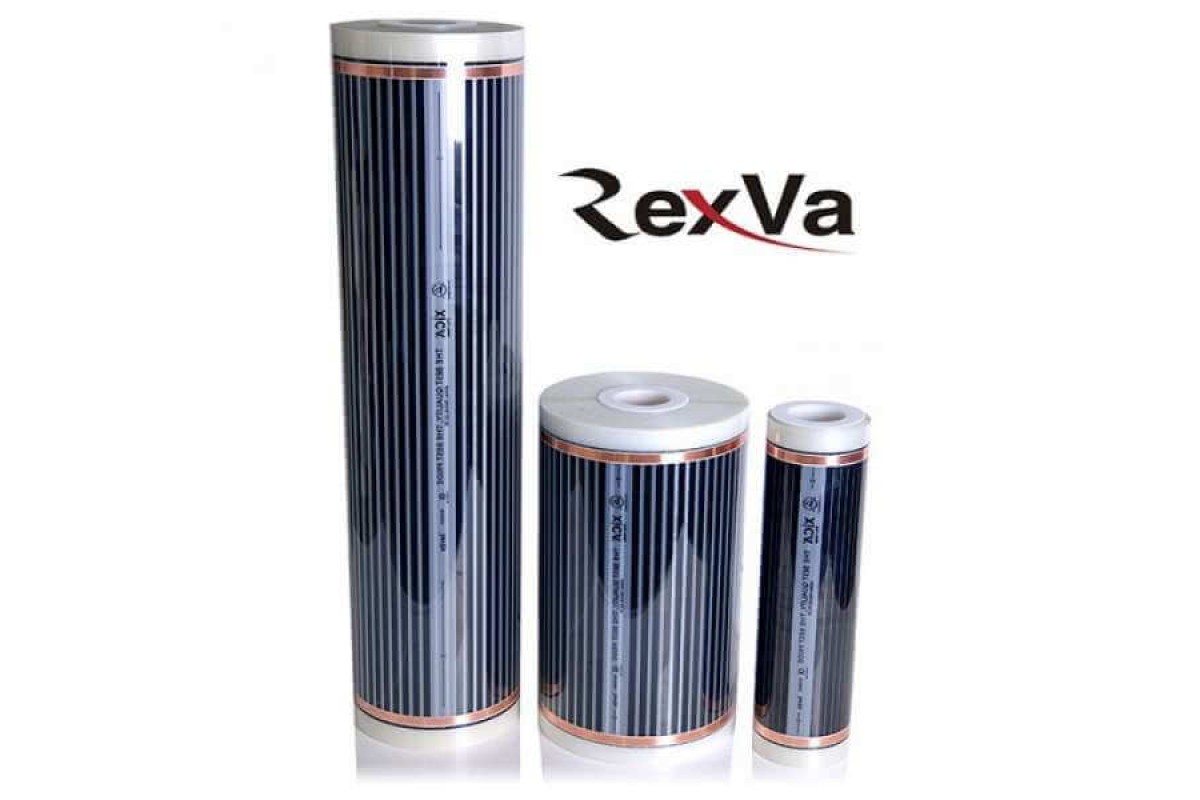

Инфракрасный пленочный теплый пол RexVa является самым известным брендом среди пленочных полов в Корее и других странах мира, включая Россию. Матовая модель пленки

RexVa XiCa XM относится к премиальному сегменту. Отменная по качеству RexVa XiCa XM продается по умеренной привлекательной цене. Саморегулирующаяся модель пленки RexVa PTC способна при увеличении температуры уменьшать мощность с 220 вт/м2 до 150 вт/м2, увеличивая надежность от рисков перегрева и сокращая энергопотребление.

Инфракрасная пленка STEM Energy — продукт нового пололения, результат успешной кооперации российского разработчика компании «МК ТехноПрофи» (сайт компании http://stem-energy. ru/) и корпорации RexVa, обладающий уникальным свойством быстрого нагрева. Ускоренный нагрев и оптимальная скорость остывания пленки позволяет экономить до 30% потребления электроэнергии. Пленка STEM Energy отличается более плотным материалом, на ней использована самая надежная на сегодняшний день антиискровая серебряная сетка. Гарантийный срок увеличен до 15 лет. Пленка STEM Energy относится к сегменту Hi premium. Сверхнадежно, при этом доступно.

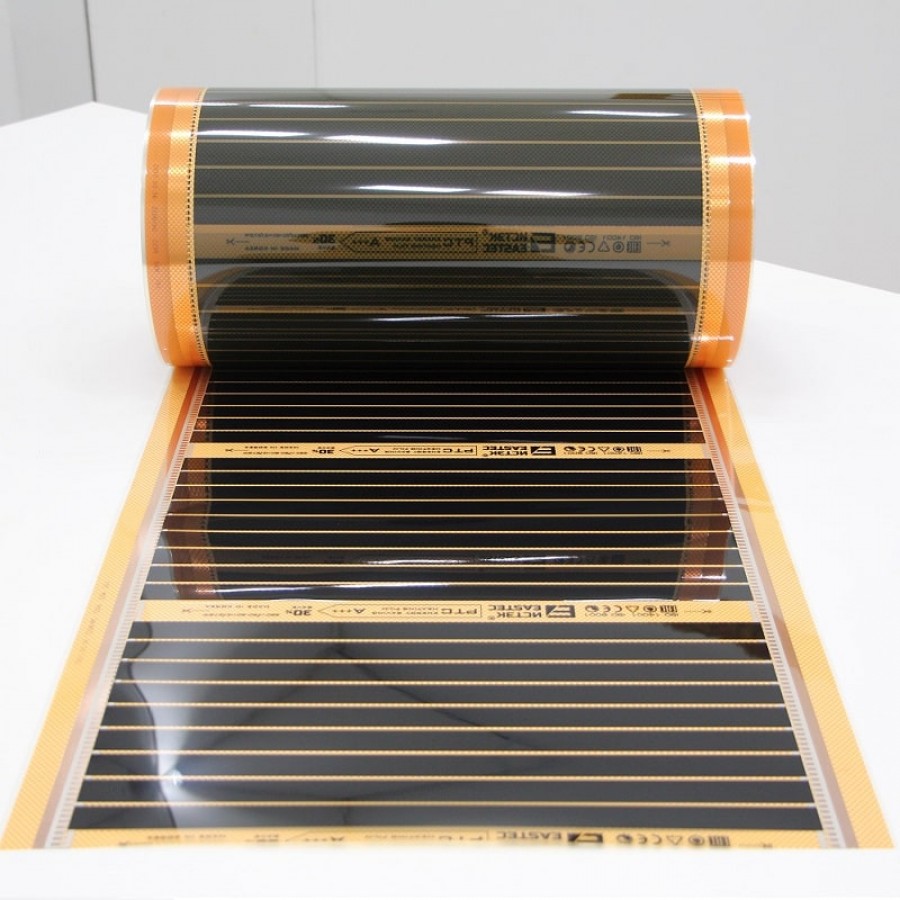

Инфракрасный пленочный теплый пол EASTEC Energy Save PTC orange (Ю.Корея) относится к пленкам нового поколения, обладающих эффектом саморегуляции. Особый состав греющих карбоновых полос позволяет уменьшать мощность при повышении температуры до 30%, благодаря чему достигается дополнительная экономия электроэнергии и снижается риск перегрева.

РУКОВОДСТВО ПО УСТАНОВКЕ И ЭКСПЛУАТАЦИИ REXVA

ИНСТРУКЦИЯ ПО УСТАНОВКЕ И ЭКСПЛУАТАЦИИ STEM ENERGY

ВИДЕОИНСТРУКЦИЯ ПО МОНТАЖУ ТЕРМОПЛЕНКИ RexVa

ВИДЕОИНСТРУКЦИЯ ПО УСТАНОВКЕ ПЛЕНКИ STEM ENERGY

Инструкция по монтажу инфракрасного пленочного теплого пола

Для монтажа пленочного теплого пола вам понадобятся:

Отражающая теплоизоляция (подложка)
2. Пленочный теплый пол
3. Монтажный комплект (зажимы, изоляция)
4. Электрическая проводка
5. Терморегулятор + термодатчик (в большенстве случаев идет вместе с регулятором)
6. Пассатижи
7. Скотч

И начинаем укладку:

1. Определите площадь, на которую вы планируете укладывать термопленку. Это не обязательно должно занимать 100% помещения (пленочный теплый пол не нужно укладывать под мебель и бытовую технику!)

2. На всю поверхность помещения уложите подложку, это необходимо для того, чтобы избежать малейших неровностей при укладке финишного покрытия. Поверхность пола обязетельно должна быть ровной и чистой! Дорожки из под ложки между собой скрепите скотчем.

3. Разрежьте пленку на полосы нужного размера (резать пленку можно только по специальным линиям отреза!). Резать пленку рекоментуется на полосы максимальной длины, это поможет сократить количество точек подключения.

При соединении соседних полос пленки с терморегулятором, для уменьшения расхода электропроводов, необходимо полосы термопленки уложить контактами к стене, на который будет установлен терморегулятор. На подложку уложите готовые полосы термопленки медной полосой вниз (только на те зоны, которые вы определили).

Прикрепите термопленку к подложке скотчем, чтобы не было сдвигов при выполнении следующих работ. Нельзя накладывать полосы пленки заходили друг на друга!

4. Установите терморегулятор на стене в удобном месте, лучше это сделать вблизи имеющейся электропроводки, если непланировался монтаж специальной проводки для подключения теплого пола. Регулятор можно подключить как в имеющуюся уже розетку при помощи электровилки, так и установить стационарно.

5. Установите на медной токонесущей полосе термопленки зажим с монтажного комплекта так, чтобы одна сторона зажима находилась внутри термопленки (рис. 1), а вторая — поверх медной полосы, снаружи. (рис. 2)

Рис. 1

Рис. 2

С помощью пассатижей зажмите зажим так, чтобы он плотно прилегал к медной полосе.

Изолируйте линии отреза медных шин в конце всех полос термопленки, используя изоляцию с монтажного комплекта.

6. Уложите монтажные провода. Один провод будет соединять между собой контактные зажимы, установленные на каждой полосе с левой стороны, второй соответственно — зажимы, установленные с правой стороны.

Снимите изоляцию с концов проводов в тех местах, где провода будут подключаться к контактным зажимам. Вложите оголенные провода в зажим и с помощью пассатижей плотно зажмите их.
Заизолируйте все места подключения проводов к термопленке.

7. Подключите провода к терморегулятору, согласно инструкции, которая идет в комплекте с ним.

8. Установите датчик пола и подключите его к терморегулятору. Датчик пола устанавливается при помощи изолирующей ленты (с монтажного комплекта) под пленку с низу черной полосы нагревательного элемента.

Датчик температуры лучше всего устанавливать в зоне с минимальной нагрузкой на поверхность. Под датчик в подложке необходимо сделать канавку.

9. Подключите терморегулятор к электрической сети.

10. Протестируйте систему обогрева:
— включите систему и установите температуру пола, обычно около 27-28 ⁰С. (Ознакомьтесь с гарантийными условиями финишного напольного покрытия.)
— проверьте, чтобы каждая полоса термопленки нагревалась;
— проверьте пробником места подключения проводов и все изоляции;
— убедитесь, что нет искрения и места соединения не нагреваются.

11. Уложите напольное покрытие

преимущества, принцип работы, монтаж пленочного теплого пола.

Системы «скрытого» отопления, такие как теплый пол, сегодня довольно популярны.

Наряду с уже привычными и знакомыми системами как водяной теплый пол и кабельный теплый пол, все больший интерес у потребителей вызывают инфракрасные пленочные теплые полы.

Инфракрасный пленочный теплый пол на сегодняшний день можно назвать инновацией в технологиях систем обогрева. Он отличается простым монтажом, который можно проводить на любой стадии отделочных работ и в любое время года. Пленочный теплый пол от компании DAEWOO ENERTEC обладает высокой пожароустойчивостью.

Монтаж инфракрасного теплого пола не требует цементной стяжки. В качестве напольного покрытия для пленочного теплого пола чаще используют ламинат. Пленочный пол под линолеум подходит также хорошо.
Мы предлагаем комфорт по доступным ценам посредством устройства инфракрасных пленочных теплых полов DAEWOO ENERTEC.

Как работает инфракрасный теплый пол Работа инфракрасного теплого пола заключается в следующем: электрический ток проходит через медные шины вдоль двух краев термопленки.

Ток через медные жилы проходит по карбоновым полосам, которые начинают излучать лучи в длинноволновом инфракрасном диапазоне. Эти лучи, подобно солнечным, обогревают помещение.

В производстве пленочного теплого пола DAEWOO ENERTEC используется метод нано-напыления для нанесения карбонового слоя, с точностью до 1 микрона. Карбоновые полосы находятся между двумя слоями очень прочной полимерной пленки, имеющей высокие изолирующие свойства.

Обогрев пленочным теплым полом можно сравнить с солнечным теплом, так как составляющей частью солнечных лучей также является инфракрасное излучение. Нагреваясь до температуры 30-35 градусов, инфракрасный пол излучает инфракрасные волны, которые нагревают все предметы на своем пути, тем самым, наполняя помещение комфортным теплом и уютом.

Монтаж инфракрасного теплого пола Готовая к применению и обогреву термопленка DAEWOO EBERTEC имеет толщину 0.4 мм и ширину 0.5 м и 0.8 м. Ее укладка производится на ровную и чистую поверхность пола.

По всей площади утепляемого пола вначале укладывается теплоотражающая подложка. Далее раскладывают и закрепляют термопленку, исключая места где будет стоять мебель. Далее систему подключают к терморегулятору.

Перед укладкой напольного покрытия инфракрасный пленочный теплый пол накрывают обычной полиэтиленовой пленкой для пароизоляции.
Под ковролин или линолеум рекомендуется поверх пленки укладывать слой ДВП или фанеры. Работает инфракрасный пленочный пол от сети 220 вольт.

Необходимое количество полос пленочного теплого пола берется из расчета того, каким планируется обогрев. Если инфракрасный теплый пол будет служить основным источником локального обогрева, тогда в этом помещении пленка должна укрывать примерно 70% площади пола. В случае, когда инфракрасный теплый пол рассматривается как комфортная система обогрева, тогда достаточно 30-40 % площади пола в помещении, занимаемой пленочным теплым полом.

Преимущества инфракрасного теплого пола Как известно инфракрасное тепло благотворно влияет на здоровье человека.

Инфракрасные теплые полы, обогревая помещение, дают приятное и безопасное тепло, при этом не сушат воздух и не сжигают кислород. Особенно рекомендуется использовать пленочные теплые полы людям, страдающими аллергией и заболеваниями легких.

Инфракрасная термопленка отличается повышенной термостойкостью. Использование теплого пола позволяет экономить пространство помещений и эффективно использовать ниши под окнами, что актуально для помещений с небольшой площадью.

Инфракрасный теплый пол затрачивает меньше энергии для прогрева ламината, т.к. он находится непосредственно под напольным покрытием. При этом энергия не тратится на дополнительный прогрев стяжки. Срок службы инфракрасного теплого пола DAEWOO ENERTEC составляет не менее 15 лет.

Инфракрасный теплый пол Корея

Характеристика:
Производитель – Южная Корея;
Мощность – 176 Вт;
Напряжение – 220-240 В 50 Гц;
Mаксимальная температура нагрева — 60°С;
Максимальная длина цельного участка — 8м°;
Температура окружающей среды -40²°²С. .+50°С;
Толщина — 0,338мм;
Заводская гарантия: 15 лет;
Номинальный срок службы: 50 лет.

Инфракрасный теплый пол с перфорацией EASTEC – это система электро-обогрева, для обеспечения быстрого, равномерного обогрева напольных покрытий, поддержания комфортной температуры помещений. Изготовлена в соответствии со строгими стандартами Ю.Кореи. Состоит из двух слоев электротехнического полиэстера толщиной 0,338мм между слоями которого расположены графитовые полосы, соединенные медной шиной, через серебряную антиискровую пасту. Конструкция ИК пленки, гарантирует полную водонепроницаемость, высокую защиту электрического пробоя. Теплый пол имеет однородную структуру, высокие прочность и электроизоляционные свойства, механическую прочность всех электрических соединений. Укладывается под ковролин, линолеум, ламинат, паркетную доску. Используется также для обогрева теплиц, зимних садов, инфракрасных саун.

Преимущество;

Простая возможность обогрева локальных зон. Благодаря возможности произвольного размещения нагревателей, можно подогревать только поверхности, расположенные у мест отдыха или на проходах. Возможность сэкономить на материале.

Отличие от других отопительных систем, инфракрасные полы воздействуют непосредственно на поверхности нагреваемых предметов в помещении и совершенно не осушают воздух. По этой причине такой способ обогрева более предпочтителен всем без исключения.

Цена комплекта теплого инфракрасного пола со всеми необходимыми аксессуарами (Инфракрасная пленка, терморегулятор, провода, терморегулятор и лавсановая подложка) намного ниже дешевле материалов для обустройства кабельной или водяной напольной отопительной системы. К тому же, ввиду уменьшения затрат на строительные материалы и рабочих, заметно уменьшится стоимость монтажа.

Система инфракрасных теплых полов не боятся морозов, даже длительное отсутствие в межсезонье не повлияют на их работоспособность при дальнейшем использовании. Эта особенность позволяет устанавливать ИК полы на дачах и в загородных домах до 120м².

В дополнение к предыдущему пункту можно добавить низкую тепловую инерционность инфракрасного обогрева. Быстрое реагирование, что позволяет достичь комфортной температуры сразу же после включения.

Благодаря высокому коэффициенту полезного действия каждый Ватт электричества будет вырабатывать 1 Ватт тепла.

Универсальность установки пленочного теплого пола позволяет не только в частных домах, но и в обычных городских квартирах. Во-первых, не придется переживать о возможности затопления соседей, живущих снизу, а во-вторых, централизованные системы отопления не предназначены для энергоснабжения таких систем, поэтому получить разрешение на реконструкцию вряд ли получится.

Высокая скорость установки. Даже если придется снимать, а затем устанавливать обратно покрытие теплого пола, работу можно выполнить за пару дней. С другими системами напольного обогрева такой номер не пройдет – придется, как минимум, ждать одну-две недели для полного схватывания бетонной стяжки. Пример монтажа — смотрите на видео ниже:

Возможность монтажа своими руками. Укладка и подключение пленочных нагревателей не требует специальной подготовки и может быть выполнена собственноручно. Плюсы еще и в том, что для обустройства теплого пола не требуется ни специального инструмента, ни навыков работы с ним.

Инфракрасная отопительная энергия, которую выделяет теплый пол, полностью идентична той, которая исходит от нашего Солнца.

Теплые полы способствуют равномерному прогреву помещений по всей высоте, при этом максимальный комфорт достигается в нижней их части. Помните призыв медиков «хранить ноги в тепле»? С пленочными обогревателями следовать этой рекомендации совсем несложно.

Возможность быстрого демонтажа нагревателей. При необходимости инфракрасную систему отопления можно демонтировать и использовать в другом месте. В случае с водяными или кабельными полами придется разбивать бетонную стяжку, что неотвратимо приведет к повреждению элементов системы.

Инфракрасный теплый пол — плюсы и минусы, инструкция по укладке

Инфракрасный пол давно пользуется спросом и имеет большую популярность. Он может укладываться в любом помещении. Благодаря различным размерам пленки вы имеете возможность сделать утепление разных по площади помещений. При этом материал укладывается произвольно. Такой теплый пол имеет и плюсы, и минусы, узнав которые вы сможете решить для себя, стоит ли покупать такое изделие.

Что представляет собой конструкция?

Устройство нагревательных элементов пленки инфракрасного пола

Это прямоугольный ПВХ материал, на котором располагаются нагревательные карбоновые элементы, а также токопроводящие шины из меди. Последние дополнительно обработаны серебряным напылением, которое продлевает срок службы пленки, предотвращая выгорание меди. К сети пленка подсоединяется при помощи шнура с вилкой на конце. Естественно, он должен быть правильно подключен. Верной должна быть и фиксация токопроводящих серебряных элементов, так что обустройство конструкции может занять определенное время.

Общая толщина инфракрасного теплого пола составляет 5 мм. С обеих сторон нагревательные элементы покрываются защитной полимерной пленкой. Она не допускает попадания пыли и влаги внутрь изделия. При этом полимерный слой отлично проводит инфракрасные волны, которые в свою очередь, прогревают окружающие предметы, а они — отдают тепло в воздух. Такой способ обогрева считается наиболее эффективным и экономичным, так как снижает воздушные потери тепла.

Тепло от инфракрасной пленки распространяется снизу вверх. В результате комфортная температура держится равномерно в нижней части помещения, в отличие от радиаторного отопления

Работает такой теплый пол от обычной электрической сети, напряжением в 220 В. Выгодно использовать изделие там, где нет централизованного отопления. Например, у вас есть возможность постелить пленку в загородном доме или на даче. Теперь следует рассмотреть все плюсы и минусы этого изделия.

Достоинства инфракрасного теплого пола

Среди них можно выделить такие:

Относительно невысокая стоимость, если, конечно, сравнивать с другими типами конструкций. Тем более что вам не придется покрывать пленкой всю площадь пола. Достаточно постелить ее только там, где вы ходите больше всего.
Простота укладки. Хотя тут есть один спорный момент: пленочные теплые полы необходимо правильно подключить. Сделать это неопытному человеку достаточно сложно, хотя в комплекте с изделием всегда прикладывается инструкция.
Возможность использования в качестве дополнительного или основного отопления.
Практичное разделение цельного куска пленки на фрагменты нужного размера в специально отмеченных местах. Резать инфракрасный пол можно только по этим отметкам.
Равномерность подогрева напольного покрытия. В случае с водяной конструкцией этого добиться сложно, ведь на выходе из системы температура воды больше, а на некоторых участках может быть меньше.
Безопасность инфракрасного излучения для всех живых существ. Оно не нарушает биоритм человека, не оказывает негативного влияния на детский организм, животных и растения. Учтите, что утеплять таким способом можно не только жилые помещения, но и больницы, родильные дома, детские сады.
Отсутствие негативного влияния на воздух. Благодаря тому, что нагревательные элементы закрыты, они не сжигают кислород. То есть дополнительных увлажнителей воздуха вам применять не придется.
Возможность использования совместно с практически любыми напольными покрытиями. Так как оптимальная температура нагрева теплого пола составляет 30 градусов Цельсия, такое напольное покрытие, как паркет и ламинат, не будет коробиться. Перед пробным включением пленка обязана нагреться до комнатной температуры.
Универсальность. Изделие можно стелить не только в зданиях, но и в автомобилях.
Возможность осуществления ремонта. Даже если один элемент вышел из строя, его можно быстро заменить. При этом вся конструкция продолжит работу.
Ионизация воздуха. Это качество инфракрасного теплого пола дает возможность сделать атмосферу в доме благоприятной для здоровья.
Бесшумность работы.
Вы имеете возможность прогревать только заданные участки помещения. Части пленки вы можете размещать произвольно.
Устойчивость к воздействию отрицательной температуры. То есть вы можете не бояться оставлять такой теплый пол зимой в не отапливаемом здании.
Относительно невысокие расходы электрической энергии.

Как видите, плюсы изделия помогают удостовериться в эффективности его работы. Однако ничего идеального в мире еще не придумали.

Недостатки инфракрасного пола

Можно выделить такие минусы изделия:

Потребление электроэнергии. Оно обычно небольшое, если вы используете теплые полы не постоянно и локально. Если же они применяются в качестве основного источника тепла и покрывают всю площадь помещения, то это может существенно ударить по вашему карману. Потребление электричества в этом случае существенно возрастет;
Необходимость аккуратного и осторожного монтажа. Во время работы вы обязаны все время следить за тем, чтобы соединения были правильными, надежными и заизолированными. Если вы неправильно разрежете пленку, она может стать непригодной к использованию;
Поверхность для монтажа теплого инфракрасного пола должна быть абсолютно ровной. Малейшие перепады или прогибы сделают прогрев помещения и нагрузку на нагревательные элементы неравномерным;
Нельзя укладывать пленку под мебелью или ставить на нее другие тяжелые предметы. В этих местах она будет сильно перегреваться и впоследствии выйдет из строя;
Каким бы безопасным ни был инфракрасный пол, опасность поражения электрическим током не исчезает. Возможно, во время укладки вы не придали должного значения хорошей изоляции контактов. В этом случае может произойти замыкание, способное вызвать не только поломку системы, но и возгорание напольного покрытия;
Необходимость соблюдения условий использования инфракрасной пленки. Нельзя перегибать ее, нагружать тяжелыми предметами.

Нюансы укладки

Если вы хотите избежать большинства недостатков пленочного пола, необходимо соблюдать некоторые нюансы во время его монтажа:

Серебряные контакты к нагревательным планкам следует подсоединять правильной стороной. В противном случае они будут неэффективными. Кроме того, использовать их можно только один раз. При неправильном подключении часть пленки придется срезать и применить новый контакт. В упаковке с комплектующими этих элементов ограниченное количество.
Если, на первый взгляд, основание для инфракрасного теплого пола является ровным, то все равно следует проверить горизонтальный уровень пола. Если есть перепады, то для их устранения можно применить специальную подложку. Она поможет добиться оптимального уровня для укладки пленки.
Инфракрасный пол должен находиться только под напольным покрытием. Никакими тяжелыми предметами его нагружать нельзя. В противном случае в нагруженном месте появится прогиб, а пленка будет перегреваться. Это приведет не только к поломке системы, но и к порче напольного покрытия.
Датчик температуры тоже нельзя закрывать. К нему должен быть свободный доступ. В противном случае он просто перестанет работать правильно и отрегулировать температуру нагрева будет проблематично.
Если в качестве финишного напольного покрытия вы решили использовать ламинат, то его нужно оставить в помещении, пока он не прогреется до комнатной температуры. Только после этого его можно укладывать, и включать теплые полы. В противном случае материал может деформироваться (это в большинстве случаев касается дешевого ламината).

Как видите, инфракрасный теплый пол имеет не только преимущества, но и недостатки. Несмотря на широкий спектр применения, стелить такое изделие нужно не везде. Все зависит от того, какими средствами вы располагаете, какую сумму вы готовы платить за электроэнергию, есть ли у вас маленькие дети. Инфракрасный пол дает возможность сделать ваш дом более уютным.

Если у вас есть замечания, дополнения или пожелания, не стесняйтесь пишите в комментариях!

Материалы По Теме:

Инфракрасный теплый пол

Не так давно, в качестве дополнительного источника отопления использовались только масляные радиаторы и спиральные обогреватели, а сегодня рынок предлагает нам широкий спектр систем обогрева на любой вкус и «кошелек». Новейшие технологии и разработки позволяют использовать обогрев пола не только в качестве дополнительного источника тепла, но и как основное отопление. Надо только правильно выбрать систему, которая подойдет для Вашего дома.

В этой статье мы подробно рассмотрим одну из систем электрического обогрева пола — инфракрасный теплый пол.

Как работает инфракрасный теплый пол

Особенность инфракрасного теплого пола — излучение в невидимом инфракрасном спектре. При инфракрасном излучении греются только непрозрачные предметы. То есть в первую очередь нагревается напольное покрытие, а уже потом, пол отдает тепло воздуху путем конвекции. Само устройство ИК пола практически не нагревается, а значит, минимизируется холостой расход энергии.

Конструкция инфракрасного теплого пола состоит из:

1. Изготовленная из полимера нагревательная пленка, толщина которой не более 0,4 мм. По проводникам из серебра и меди, электрический ток поступает на карбоновые полосы. При прохождении электрического тока через графитовые полосы, формируется инфракрасное излучение.

2. Терморегулятор, с помощью которого контролируется температура нагрева пола и поддержание заданного режима. От этого электроустройства зависит как эффективность работы теплого пола, так и экономичность при эксплуатации. В зависимости от модели терморегулятора Вы сможете не только контролировать температурный режим (механический терморегулятор) но и программировать его работу по дням недели (электронный терморегулятор).

3. Датчик температуры необходим для контроля за температурой теплого пола, управления и поддержания заданного температурного режима. Термодатчик не позволит полу нагреться выше заданной температуры. Зафиксировав температуру нагрева, он передает сигнал на терморегулятор, и тот, в свою очередь, отключает или включает подачу электроэнергии. Термодатчик подключается к терморегулятору и укладывается в пол под инфракрасной пленкой.

Инфракрасный теплый пол: плюсы и минусы

Производители инфракрасных систем обогрева практически в один голос утверждают, что у инфракрасного теплого пола одни достоинства и совсем нет недостатков. Давайте рассмотрим «достоинства» более подробно:

Производитель: без стяжки и клея

На деле: инфракрасный теплый пол укладывается только на идеально ровную поверхность. Так что если Ваш основной пол неровный или с уклоном, то без предварительной стяжки и самовыравнивающейся смеси никак не обойтись. Уложенную нагревательную пленку необходимо закрепить на подложке скотчем, что бы она «не съехала» в процессе монтажа самого теплого пола и укладки напольного покрытия.

Производитель: теплый пол за два часа.

На деле: расстелить подложку и уложить на нее нарезанную пленку довольно быстро. Но! Установка и подключение терморегулятора с термодатчиком значительно увеличивают время и сложность монтажа. Проштробить стену (а иногда и пол для термодатчика), врезать установочную коробку, установить электрооборудование, правильно подключить провода и контакты к пленке… Это дело явно не на пару часов и не так просто, как утверждает производитель.

Производитель: высота помещения останется без изменений

На деле: перед укладкой пленки производитель рекомендует положить фанеру (10мм) или ДСП (10-15 мм), подложка (3мм), пленка (0,4 мм), полиэтиленовая пленка (1-1,5 мм), подложка под ламинат (3 мм), ламинат (3-5 мм). Итого по минимуму 2,04 см. И это при условии ровного пола, которому не нужна стяжка.

Производитель: подходит под любое напольное покрытие

На деле: если в качестве напольного покрытия будет ламинат или паркетная доска, то никаких проблем. Для укладки ИК пола под линолеум или ковролин, его необходимо накрыть листами фанеры, ДСП или ОСП. При монтаже такой твердой подложки очень важно не попасть саморезами или дюбелями в токопроводящие полосы и при этом как можно меньше разрушить карбоновых полос. Ну и для напольной плитки или керамогранита такая система обогрева не рекомендуется.

Производитель: идеальный выбор для экономных людей

На деле: по сравнению с другими видами теплых полов, максимальная экономичность возможна только в условиях хорошего местного отопления и использовании пола в температурном режиме не более 21-21,5 0С. При других условиях эксплуатации экономия при использовании данной системы практически отсутствует.

Подводим итоги, учитываем нюансы

Нагревательная пленка рассчитана на нагрев не более +30 0С и не предназначена для использования в качестве основного отопления.

Функционал ИК полов — обогрев напольного покрытия до температуры комфортной для ног, а не для обогрева воздуха.

Относительно «быстрый» и «сухой» монтаж возможен при наличии идеально ровного пола и Ваших знаний в области строительства и некоторых навыков работы с электропроводкой.

На инфракрасный теплый пол нельзя ставить мебель, иначе, в этом месте, будет происходить перегрев, от которого будет портиться и мебель, и напольное покрытие, и пленка. Соответственно вырастет и потребление электроэнергии. Не стоит, так же закрывать термодатчик во избежание его некорректной работы.

Для долгосрочного использования инфракрасного теплого пола необходимо на 100% соблюсти инструкцию и правильно выполнить монтаж.

Ик полы не сушат воздух, но с учетом работы центрального отопления этот эффект пропадает.

Избежать такой опасной ситуации, как возгорание теплого пола, правильно подбирайте устройства защиты (УЗО, дифавтомат и автоматические выключатели). Так же, частой причиной возгорания бывают: плохое соединение контактов, неисправность датчика температуры, перенапряжение и неправильно подобранный блок управления.

Инфракрасный теплый пол имеет много достоинств, но, как и у любой аналогичной системы, в ней есть и недостатки, которые просто необходимо учесть при выборе системы отопления пола.

Материалы, близкие по теме:

Как работают излучающие инфракрасные нагревательные панели?

Плагин Ember Glass (белый) Radiant Panel

Если вы только изучаете излучающие стеновые панели, вы, вероятно, одновременно очарованы и сбиты с толку. Они похожи на настенные обогреватели? Насколько они горячие? Их легко установить? Есть ли у них средства безопасности?

Излучающие стеновые панели обладают множеством преимуществ, не последним из которых является то, что их установка не требует такого же уровня разрушений, как излучающий пол с подогревом. Так же много преимуществ, как жареный теплый пол с нагревательным кабелем, но если вы недавно перешли на дорогие паркетные полы или ковровое покрытие, последнее, о чем вы хотите думать, — это разорвать их, чтобы отключить систему отопления. С излучающими панелями такой ремонт не требуется, поэтому давайте посмотрим, как они работают.

Технология — Как работает панель излучающего тепла?

Многие люди думают, что существует какой-то выбор между лучистым теплом и инфракрасным теплом, но в этом контексте они в значительной степени взаимозаменяемы, потому что излучающие панели работают через дальний инфракрасный обогрев или FIR.FIR — это технология, используемая для стеновых панелей, а также для полов с подогревом, многих бытовых водонагревателей и влажных систем центрального отопления. Они пропускают электрический ток через панель, содержащую слои материалов космической эры, таких как угольно-графитовый полиимид, медь, никель и нано-серебро, чтобы генерировать длинноволновую инфракрасную энергию, которая затем обеспечивает инфракрасное излучение. Напротив, низкотехнологичные системы принудительного воздушного и обогрева помещений, на которых мы все выросли, полагаются на нагревание воздуха вокруг нас. FIR, с другой стороны, поглощается веществом так же, как наши тела поглощают тепло, выделяемое солнцем, независимо от температуры воздуха.(Подумайте, насколько жарко вам может стать, сидя у окна на солнце, или насколько горячим становится песок или щебень в солнечный день.) Этот процесс требует гораздо меньше энергии, но при этом генерирует огромное количество тепла.

Инфракрасное тепло создает ощущение тепла и тоже приносит пользу для здоровья

Системы с принудительной подачей воздуха могут распространять аллергены

Люди, установившие излучающие панели в своих домах, сообщают, что это дает ощущение гораздо более теплого, чем сидение перед обогревателем. Есть также множество преимуществ для здоровья.Отсутствие системы принудительной вентиляции означает, что аллергены и пыль не разносятся по дому, и воздух менее сухой. Дополнительным преимуществом является то, что твердотельная технология означает, что нужно сломать несколько частей, и панели не требуют обслуживания.

Элегантный вид, интеллектуальная технология

Добавление излучающих панелей предлагает превосходную альтернативу громоздким обогревателям. Они доступны в различных стилях, размерах и цветах, которые подходят для любой комнаты, от ванной до гостиной.Их можно добавить в технологическую систему умного дома, чтобы домовладельцы могли настраивать график отопления на основе индивидуальных предпочтений и схем энергосбережения, и они оказывают почти немедленное влияние при активации, поднимая комнату до комфортной температуры намного быстрее, чем традиционные системы. . Вы можете спросить: «Излучающие обогреватели потребляют много электроэнергии?». Излучающие панели эффективны на 100% и не теряют тепло через котлы, трубы или отопительные каналы. Что наиболее важно, для работы им требуется очень мало энергии, что помогает домовладельцам значительно снизить свои счета за отопление.

WarmlyYours предлагает две разные линейки излучающих панелей: LAVA и Ember.

Панели LAVA — это высококачественная линейка проводных панелей, включающая модели LAVA Crystal и LAVA Light, которые предоставляют еще больше эстетических возможностей для вашего дизайна.

Линия Ember — это более экономичная и удобная для самостоятельного использования серия, но они по-прежнему производятся в соответствии с самыми строгими стандартами и обязательно станут поводом для разговора в любой комнате.

Ошибка жидкости: внутренняя

Для получения информации о том, как система излучающих панелей будет работать в вашем доме, свяжитесь с нами сегодня, чтобы поговорить с одним из наших знающих представителей.

Подробнее о Warm Waves

Загрузите этот FAQ в формате PDF.

Warm Waves — это экономичное и высококачественное решение для обогрева любой конструкции и любой ситуации.

Система лучистого отопления Warm Waves стоит на 31–63% меньше в эксплуатации, чем традиционные методы отопления, и более здорова для вас и вашей семьи.

Легко устанавливаемый под любым напольным покрытием, Warm Waves не имеет каналов, полностью зонируется и не требует обслуживания.

Эта технология обогрева в дальней инфракрасной области очень эффективна и действенна. Он не тратит энергию на обогрев воздуха в комнате, а напрямую нагревает предметы в комнате, включая вас.

Как работают теплые волны

Теплые волны генерируют тепло посредством электрического тока, создавая естественные тепловые лучи в дальней инфракрасной области, которые безопасно и равномерно распределяют тепло.

Warm Waves обеспечивает более здоровую атмосферу для дыхания за счет отсутствия циркуляции пыли и загрязнителей воздуха.Warm Waves не имеет движущихся частей и представляет собой постоянное, не требующее обслуживания решение для обогрева.

Устанавливаемый под полом и полностью скрытый, Warm Waves не тратит ценное пространство на стене непривлекательным нагревательным оборудованием или воздуховодами, а также исключает любое воздействие горячих или острых поверхностей, которые могут быть опасными или неприглядными.

Теплые волны эффективны

Теплые волны нагревают пространство так же, как солнце нагревает Землю — предметы в комнате поглощают тепло.Не нагревая воздух в комнате без надобности, Warm Waves значительно сокращает потери энергии. Он позволяет устанавливать более низкие настройки термостата, чем требуют традиционные методы нагрева, обеспечивая при этом тот же уровень комфорта. Высота потолка не влияет на теплопроизводительность; в жилом пространстве будет тепло и уютно даже в помещениях с высокими или сводчатыми потолками.

Создание зон теплых волн

Теплые волны контролируются с помощью любого термостата линейной нагрузки, что обеспечивает полную зональность.Устанавливая несколько термостатов для разных комнат или для разных зон в одной комнате, Warm Waves создает тепло только там, где это необходимо. В течение дня в спальне можно поддерживать температуру 50 ° F, а в домашнем офисе — 72 ° F, без закрытия вентиляционных отверстий и регулировки заслонок. В офисе каждая кабина может иметь свой собственный термостат, обеспечивая идеальную рабочую среду для каждого человека.

Теплые волны создают здоровую окружающую среду

Теплые волны — это бесканальная система обогрева, поэтому она не циркулирует пыль или загрязнители воздуха и работает совершенно бесшумно.Дальние инфракрасные лучи естественно и безопасно предотвращают рост бактерий, а также устраняют плесень и запахи.

Warm Waves полностью скрыты, обеспечивая равномерное нагревание и удаляя небезопасные или неприглядные нагревательные элементы. Warm Waves использует чрезвычайно низкую электрическую силу тока и водонепроницаемость, что делает ее самой безопасной системой электрического обогрева на рынке.

Warm Waves легко установить

Установка Warm Waves проще и дешевле, чем любая другая система лучистого отопления.Измерьте комнату; вырезать и разместить материал Warm Waves; подключите электрические провода. Поскольку не требуются дорогие котлы или воздуховоды, Warm Waves сокращает время установки до 90% по сравнению с традиционными системами отопления.

Warm Waves долговечны

Warm Waves очень тонкие и долговечные. В отличие от других электрических продуктов для обогрева полов, волокна Warm Waves не ломаются во время установки и герметизированы собственным влагозащитным барьером.В твердотельной технологии Warm Waves нет движущихся частей, которые могут изнашиваться — она не требует обслуживания. Warm Waves производится в соответствии с процессами, сертифицированными ISO 9001, и обеспечивает неизменно высокое качество каждого рулона.

Какой тип пола можно укладывать поверх теплых волн?

Любой тип плавающего пола может быть установлен поверх теплых волн, включая паркет из твердых пород дерева, ламинат, винил, плитку и ковровое покрытие. Из наиболее распространенных типов напольных покрытий, используемых сегодня, единственный неподходящий тип — это пол из твердых пород дерева, забитый гвоздями, из-за риска проникновения гвоздей в поверхность пленки.Если используются шпалы, которые могут защитить от проникновения ногтей, то решение — Warm Waves.

Чем отличаются теплые волны от стандартной топочной системы с принудительной подачей воздуха?

Стандартные топочные системы используют воздуховоды и принудительный воздух для передачи тепла. Warm Waves — гораздо более эффективная система. Поскольку горячий воздух поднимается вверх, системам принудительной вентиляции необходимо создавать конвекционный поток по всей комнате, чтобы переместить горячий воздух от того места, где он хочет (потолок), туда, где он должен быть (обогрев вас).Этот конвекционный поток означает, что горячий воздух движется по кругу вокруг стен, потолков и полов помещения, что приводит к огромной неэффективности в целом, особенно в комнатах или пространствах с потолками выше обычных.

Warm Waves работает более эффективно, нагревая предметы в комнате, а не воздух. К тому времени, когда тепло достигнет потолка вашей комнаты, вы уже закончите его использовать.

Кроме того, зависимость систем принудительной подачи воздуха от воздуховодов создает проблемы как для энергии, так и для здоровья. Обычные системы отопления в среднем теряют от 25 до 40% своей эффективности при работе с воздуховодом, поэтому даже печь с КПД 94% может быть частью общей системы, КПД которой составляет всего 56-70%. Наряду с нагретым воздухом системы принудительной подачи воздуха также выдувают пыль, плесень и другие аллергены, скрывающиеся внутри ваших воздуховодов. Warm Waves — более здоровое и энергоэффективное решение.

Чем отличаются теплые волны от водяных (водяных) систем лучистого отопления?

Warm Waves намного проще установить, чем гидравлические системы, у них нет движущихся частей, требующих обслуживания, и не требуются дорогие котельные системы.Warm Waves обеспечивает гораздо более постоянный нагрев и значительно сокращает количество горячих и холодных точек в полу после укладки. Годовые эксплуатационные расходы для всего дома систем Warm Waves и гидронных систем аналогичны, но установка Warm Waves не требует дорогостоящих затрат на техническое обслуживание. Системы Warm Waves также имеют более длительный ожидаемый срок службы, чем большинство гидравлических систем.

Чем отличается Warm Waves от проводных систем лучистого отопления?

Warm Waves более долговечны, проще в установке, более мощные, менее дорогие и имеют меньше горячих и холодных точек, чем системы лучистого отопления на основе проводов.Warm Waves также дает возможность легко направлять нагревательные лучи вверх с помощью теплового барьера, что означает, что вы не платите за тепло, которое вы не используете.

Чем отличаются теплые волны от систем нагрева проволоки?

Нагревательные провода, используемые во многих системах теплого пола, могут создавать множество проблем. Провода можно надрезать или порезать во время установки и обращения. По этой причине многие проводные системы требуют, чтобы вы приобрели «систему сигнализации» для обнаружения обрыва проводов, что увеличивает расходы на установку системы.Кроме того, проводные системы отопления со временем ухудшаются из-за их сопротивления. Провода полагаются на отвод тепла через тонкий набор и плитку, под которой они проложены. Многие типы плитки плохо проводят тепло, и в результате наблюдается заметное колебание температуры нагреваемого пола.

Пленка Warm Waves не разрушается со временем. Конструкция пленки позволяет распределять тепло по всей поверхности пола, исключая горячие и холодные участки.

Насколько сильны теплые волны?

Warm Waves — самая мощная система подогрева пола, разрешенная Национальным электротехническим кодексом, при мощности 150 Вт на квадратный метр (14 Вт на квадратный фут).Чем мощнее утеплитель, тем быстрее нагревается поверхность пола и тем меньше времени требуется для подачи энергии на пленку.

Могу ли я использовать теплые волны для обогрева всего дома или просто установить его в тех местах, где требуется дополнительное тепло?

Простой ответ — и то, и другое. Warm Waves достаточно мощен, чтобы его можно было использовать для обогрева всего дома, и достаточно гибок, чтобы его можно было установить в любом месте, где требуется дополнительное тепло.

Насколько нагревается пол при нагреве с помощью Warm Waves?

При полном питании и достижении максимальной температуры теплые волны достигают примерно 104º F.На практике, однако, термостат, прикрепленный к Warm Waves, будет ограничивать температуру до вашего предпочтительного значения и просто циклически выключает и включает пленку, чтобы поддерживать желаемую температуру. Несмотря на то, что более низкие максимальные значения тепла приводят к гораздо более энергоэффективной системе, этот принцип не использовался в обычных системах отопления из-за мощности, необходимой для запуска системы.

Как быстро нагреваются теплые волны?

Тепловая пленка Warm Waves достигает максимальной температуры в течение нескольких минут.Поскольку в системе отопления нет движущихся частей, время разгона не требуется. Скорость нагрева поверхности готового напольного покрытия зависит от плотности напольного покрытия, а также от свойств изоляционного материала, установленного с помощью Warm Waves.

Можно ли зонировать теплые волны?

Warm Waves — это наиболее зонируемое отопительное изделие на рынке сегодня. Вы можете разделить зоны на секции по 1,4 квадратных фута, если захотите, без особых проблем — единственное, что будет отличаться от стандартной установки, — это количество термостатов.Благодаря этой врожденной гибкости Warm Waves предлагает решения по обогреву, которые раньше были невозможны, например, когда каждый сотрудник вашего офиса может устанавливать желаемую температуру в своем кабинете.

Расскажите про термостат.

В установке «Теплые волны» используется термостат с двумя входами, который обеспечивает управление как с датчика температуры пола, так и с помощью температуры окружающего воздуха.

- Таким образом можно ограничить температуру пола
- Комнатную температуру можно регулировать на комфортных настройках
- «Режим A / F» управляет температурой пола и температуры в помещении одновременно.

Получу ли я горячие и холодные точки с теплыми волнами, как с другими видами лучистого тепла?

В отличие от других систем лучистого отопления, Warm Waves создает постоянную температуру нагрева по всей поверхности. Плотность отделочного напольного покрытия также будет влиять на общую температуру поверхности — чем плотнее материал, тем больше тепла он будет поглощать и тем более равномерным будет ваш обогрев.

Мой специалист по HVAC сказал мне, что я должен планировать иметь около 10 Вт на квадратный фут отопления в моем доме.Могут ли Warm Waves сделать это?

Совершенно верно. Практическое правило — умножьте квадратный метр площади на 0,75. Поскольку Warm Waves обеспечивает 14 Вт на квадратный фут при установке, он обеспечивает 10,5 Вт на квадратный фут по всей площади (14,87 * 0,75 = 10,5).

Как Warm Waves работают с нежесткими типами полов (например, ковровыми покрытиями, виниловыми полами и т. Д.)? Разве его не раздавят?

Укладка теплых волн под нежестким полом так же проста, как установка жесткой поверхности между теплыми волнами и самим полом, чтобы равномерно распределить вес на полу.Можно использовать фанеру, ДВП высокой плотности (ДВП) или аналогичный продукт.

Есть ли что-нибудь особенное, о чем я должен подумать перед установкой Warm Waves под ковер?

Для укладки ковра вам понадобится жесткая поверхность между подушкой ковра и вашими теплыми волнами (см. Нежесткую запись в FAQ). Кроме того, эффективность вашей системы Warm Waves будет значительно повышена за счет выбора ковровых покрытий и ковровых покрытий, предназначенных для систем лучистого тепла, поскольку эти типы напольных покрытий предназначены для прохождения тепла через них, не задерживая тепло ковром или ковром. колодка.

Как установить Warm Waves под керамическую плитку?

Есть несколько различных способов укладки Warm Waves под стандартный пол из керамической плитки. Вы можете сначала установить цементную плиту, затем «Теплые волны», а затем продолжить укладку стандартной плитки. Другой вариант — установить подложку и теплые волны, а затем накрыть самовыравнивающейся кладкой, которая обеспечит прочную поверхность для укладки вашей плитки. Подробные сведения см. В руководстве по установке.

На какой максимальной площади можно установить Warm Waves?

При правильной установке нет ограничений по площади, подходящей для установки Warm Waves. Для больших площадей мощность и конфигурация термостатов будут единственным ограничивающим фактором для размера зоны. Для базового понимания можно установить до 240 SF. по цепи 220, и 120 SF. по цепи 110. На одиночный термостат можно установить 2400 SF на 220 контуре, исходя из измененной конфигурации.Подробные сведения см. В руководстве по установке.

Сколько теплых волн мне понадобится?

Количество Warm Waves, которое вам нужно будет установить, зависит от цели системы. При использовании в качестве автономного источника тепла практическое правило — количество квадратных футов в площади, умноженное на 0,75. Например, в семейной комнате размером 20 футов на 10 футов вы должны запланировать установку 150 квадратных футов теплых волн (20 x 10 x 0,75 = 150). Warm Waves не следует устанавливать под постоянным оборудованием, например, шкафами; поскольку такая установка может привести к локализованной зоне с высокой температурой.

Может кто пленку установить?

Из-за сложности взаимодействия между необходимыми компонентами любой системы отопления, мы рекомендуем, чтобы квалифицированный специалист выполнял все работы по установке Warm Waves, чтобы гарантировать, что ваша система отопления будет правильно рассчитана и установлена для вашей среды.

Сколько времени нужно, чтобы установить Warm Waves?

Поскольку все здания индивидуальны, время монтажа варьируется от проекта к проекту.Однако мы обнаружили, что в среднем опытный установщик может легко установить от 1000 до 1500 квадратных футов за один день.

Можно ли установить Warm Waves поверх существующего пола?

Если вы обращаетесь со старым полом так же, как со стандартным черновым материалом, вы можете установить теплые волны поверх существующего пола. Установите подложку поверх старого пола, а затем продолжите укладку в обычном режиме, завершив укладку новым напольным материалом.

Можно ли установить Warm Waves где угодно, кроме пола?

В дополнение к стандартной установке под полом, Warm Waves можно установить под стенами, над потолком и даже внутри заливного бетона.

Что делать, если я найду новое место или метод для установки Warm Waves, который не включен в инструкции по установке?

Расскажите, пожалуйста, об этом. Мы проведем всестороннее тестирование вашего метода или места, чтобы убедиться, что оно соответствует нашим строгим стандартам качества, и, если возможно, добавим его в инструкции по установке, чтобы проинформировать других клиентов. Для поддержания репутации качества Warm Waves нам необходимо провести тестирование до того, как установка будет квалифицирована для гарантии. Warm Waves достаточно гибок, чтобы удовлетворить любые потребности в отоплении, и мы верим в ваше творчество.

Как работают теплые волны?

Электрический ток проходит от вашей главной электрической коробки в блок термостата, который контролирует температуру окружающей среды или пола (или и то, и другое). Если температура ниже температуры, установленной на термостате, питание подается на установку Warm Waves, где электричество передается на медные шины по сторонам пленки.От шин электричество проходит через нагревательный элемент, генерируя дальние инфракрасные лучи, которые мы ощущаем как тепло.

Безопасны ли теплые волны?

Warm Waves — одна из самых безопасных систем обогрева на рынке. Благодаря низкой максимальной температуре на выходе нет опасности получить ожог какой-либо частью системы. Его конструкция и метод установки, упор на поддержание стабильного тепла при низкой силе тока и присущая ему влагостойкость предотвращают большинство распространенных проблем с электричеством.Все продукты Warm Waves производятся в соответствии со строгим контролем качества ISO 9001 и ежеквартально проверяются третьими сторонами. Безопасность и комфорт для человека являются приоритетом номер один.

Что делать, если теплые волны подвергаются воздействию воды? Это все еще будет работать?

В отличие от некоторых других электрических нагревательных приборов, вода не влияет на теплые волны. Все нагревательные элементы Warm Waves закрыты полиэтиленовой пленкой, непроницаемой для проникновения воды. При правильной установке оба конца медных шин также герметизируются, чтобы сделать их водонепроницаемыми, в результате чего получается полностью водонепроницаемая система.

Могут ли теплые волны работать от солнечных батарей?

Warm Waves могут питаться от солнечных батарей так же легко, как и остальное электрическое оборудование в вашем доме. Просто подключите провода системы Warm Waves к цепи, питаемой от солнечных панелей, и наслаждайтесь теплом без затрат и без ископаемого топлива. Как всегда, за подробностями обращайтесь к квалифицированному электрику.

Есть ли у меня подходящая электрическая система для теплых волн?

Теплые волны доступны для электрических систем как на 120 В, так и на 240 В, и количество необходимых автоматических выключателей будет определяться общей установленной площадью теплых волн.Как и в случае с любой другой электрической системой, проконсультируйтесь с квалифицированным электриком за советом в вашей конкретной ситуации.

Насколько тонкие теплые волны?

Warm Waves — это бумага толщиной 0,3 мм, что исключает любые проблемы, которые могут возникнуть при работе с фальшполом.

Что такое дальние инфракрасные лучи?

Инфракрасный свет является частью невидимого спектра Солнца, и, поскольку его нельзя увидеть, он воспринимается как тепло. Одна из характеристик дальнего инфракрасного света — способность легко проникать в вашу кожу, давая вам это чудесное естественное тепло.Когда это происходит, возникает естественный резонанс, обладающий множеством полезных свойств, включая расслабление мышц и усиление кровообращения. Дальнее инфракрасное излучение совершенно безопасно и безопасно для всего живого.

Что делать, если я повредил пленку?

Если вы повредили часть пленки, например, забив ее гвоздями, вы должны немедленно осмотреть поврежденную часть. Если ваша установка все еще может функционировать должным образом, удалив только поврежденную часть и электрически соединив две неповрежденные стороны, вам просто нужно удалить поврежденную часть, разрезав ее с обеих сторон по линиям разреза.Если удаление проблемной секции приведет к неправильной работе, необходимо заменить весь набор панелей Warm Waves. Ни при каких обстоятельствах не пытайтесь залатать участок теплых волн.

Что, если мой установщик кабеля просверлит мою установку Warm Waves при прокладке кабелей через пол?

Warm Waves устанавливается на расстоянии не менее 6 дюймов от любой стены, оставляя достаточно места для будущих проектов реконструкции.

Как мне охладить мой дом без воздуховодов? Неужели мне все равно придется устанавливать воздуховоды?

Мы рекомендуем сочетать Warm Waves с бесканальной системой кондиционирования воздуха, которая значительно выросла за последние несколько лет.Благодаря своим высоким показателям эффективности и бесканальной технологии, ведущей к более здоровому образу жизни, они являются отличным дополнением к системе обогрева Warm Waves.

Предлагает ли Warm Waves гарантию?

Warm Waves предлагает 10-летнюю ограниченную гарантию на установку, выполненную в соответствии с инструкциями по установке. Тем не менее, как только Warm Waves заработает в вашем доме, вам не придется беспокоиться о каких-либо затратах на техническое обслуживание или замену в течение многих-многих лет.

Как устроены теплые волны?

Тепло в дальнем инфракрасном диапазоне генерируется волоконными матами, прикрепленными к контактным шинам, соединенным с медными электрическими лентами. Медь обеспечивает превосходную передачу электрического тока, предотвращая искрение в точках контакта.

Затем компоненты полностью герметизируются между двумя пластиковыми листами ПЭТ-пленки. Как и материал бутылок из-под газировки, пленка тонкая, прозрачная и очень прочная.

Деталь	Функция	Материал	Производственный стандарт
Изоляция	Базовая пленка	ПЭТ	Изоляция и влагозащитный барьер
	Ламинирующая пленка Запатентованный			Сохранение сопротивления, равномерная поверхность печати
Проводящая	Шина	Медь	Поддержание проводимости и адгезии
	соединение	медь

Электрооборудование

Технические характеристики 240 В, 14 Вт: Тянет меньше. 061 ампер на квадратный фут и обеспечивает 14 Вт тепла на квадратный фут

120 вольт, 14 ватт: Потребляет менее 0,125 ампер на квадратный фут и обеспечивает 14 Вт тепла на квадратный фут

Размеры теплых волн

1025 квадратных футов на рулон

W: 100 см (40 дюймов)

L: 100 м (328 футов)

Толщина 0,3 мм

Приложения для теплых волн

Warm Waves очень универсальны и были используется во многих приложениях в домах, коммерческих зданиях, загородных домах / коттеджах, трейлерах и хозяйственных постройках.

Под полом: Теплые волны, установленные под плавающим полом, обеспечивают равномерное, бесшумное и эффективное нагревание по всему помещению.

Теплицы: Warm Waves обеспечивают идеальный теплый климат для ваших растений, способствуя росту растений с помощью биогенетических лучей.

Столешницы: Столешницы становятся согревающими пластинами, когда под ними устанавливаются Warm Waves.

Бетон: Гаражи и склады могут быть уютными и комфортными, когда Warm Waves устанавливается непосредственно в бетон практически для любого бетонного применения.

Рекреационные автомобили / трейлеры: Warm Waves — единственное реальное решение для обогрева автофургона или прицепа. Ничто не может сравниться с его эффективностью и комфортом.

Лучистое отопление — основы, факты, заблуждения и применения

Что такое лучистое отопление

Лучистое отопление — это процесс, при котором энергия в виде тепла передается от объекта с более высокой температурой поверхности (например, нагревательного кабеля) к объекту с более низкой температурой поверхности (например, пол).Лучистая энергия также называется тепловой энергией и представляет собой, по сути, инфракрасное электромагнитное излучение, невидимое человеческому глазу и которое можно сделать видимым только с помощью инфракрасной камеры.

Как это работает

Лучистое тепло излучается одинаково во всех направлениях и распространяется через пространство со скоростью света. Основная концепция тепла заключается в том, что оно всегда излучается более горячими и поглощается более холодными объектами, что делает возможным процесс лучистого отопления и, как следствие, лучистого теплого пола.

Скорость передачи тепла зависит от нескольких переменных, таких как расстояние между объектами, ∆T (дельта T) или разница между температурами поверхности, а также абсорбционные и эмиссионные свойства обоих объектов.
Например, человек, сидящий в 4 футах перед камином, будет чувствовать себя намного теплее, чем человек, сидящий в 12 футах от него. Точно так же нагрев кастрюли, наполненной водой до 120 ° F, займет меньше времени, чтобы закипеть, чем кастрюли, наполненной водой 55 ° F.Объекты с отражающей металлической поверхностью, такие как алюминиевая фольга, отражают много тепловой энергии и поэтому обычно используются для изоляции зданий, тогда как темные цвета способствуют поглощению тепла и поэтому являются обычным явлением для солнечных коллекторов.

Интересные факты

Одно из самых интересных и в нашем случае очень полезных свойств лучистого тепла состоит в том, что воздух поглощает его очень мало. Когда человек входит в комнату с лучистым полом с подогревом, не воздух заставляет его / ее чувствовать тепло, а тепло, излучаемое сияющим полом и поглощаемое этим человеком.Это объясняет, почему системы воздушного отопления настолько неэффективны и уступают системам лучистого теплого пола.

Как упоминалось выше, инфракрасное излучение невидимо для человеческого глаза, то есть до тех пор, пока объект не станет действительно горячим. Когда кусок металла, такой как железо, нагревается примерно до 1000 ° F, он начинает светиться, давая хороший визуальный пример или инфракрасную энергию в действии. Лучистые полы с подогревом, конечно, не нагреваются до таких температур, и мы можем только ощущать инфракрасную энергию, но не видеть ее.

Заблуждения

Некоторые могут принять инфракрасное излучение за ядерное. Это два совершенно разных типа энергии, и инфракрасное излучение не испускает субатомные частицы, которые представляют опасность для здоровья человека.
Такое заблуждение было бы похоже на сравнение видимого дневного света (который представляет собой излучение с длиной волны 400-700 нм) с рентгеновским излучением (длина волны <10 нм). Один — источник жизни, другой — ее конец.
Проведение этого различия очень важно для устранения путаницы, а иногда и дискомфорта, связанных со словом «излучение».

Приложения

Лучистое тепло присутствует в природе повсюду — Солнце нагревает поверхность Земли, вулканы, гейзеры и так далее. Люди использовали тепловую энергию с древних времен, а первые лучистые полы с подогревом появились еще в Римской империи. Сегодня такие продукты, как электрический нагревательный кабель и маты HeatTech, помогают создавать теплые полы, которые предлагают высочайший уровень комфорта, энергоэффективности и душевного спокойствия.

Инфракрасный нагреватель HVAC Подрядчик в Индиане

Инфракрасные обогреватели обеспечивают тихую, чистую, комфортную среду без сквозняков.Обогреватели энергоэффективны и просты в установке. Позвольте Indiana Warm Floors помочь вам выбрать правильный инфракрасный трубчатый обогреватель для вашего применения.

Почему инфракрасное отопление?

Инфракрасные обогреватели нагреваются подобно солнечным лучам, нагревая поверхность земли. Когда солнце светит на землю, инфракрасные лучи поглощаются объектами и людьми. Когда люди и предметы сохраняют поглощенное тепло, дополнительное тепло возвращается в космос за счет излучения. Благодаря инфракрасному излучению и постоянному циклу нагрева людей и предметов температура окружающей среды поддерживается с минимальными потерями тепла.

Инфракрасные обогреватели эффективно и действенно используют все три основных метода теплопередачи. Конвекция возникает, когда нагретые предметы или люди выпускают накопленное тепло или энергию обратно в пространство. Проводимость возникает, когда открытое пламя внутри трубки нагревает внешнюю и внутреннюю поверхность, создавая инфракрасную энергию. Излучение возникает, когда нагретая инфракрасная трубка передает лучистую энергию находящимся внизу объектам.

Преимущества инфракрасного обогрева:

Heats Like the Sun — Инфракрасное излучение, подобное солнечному нагреву земли, мягко согревает людей и предметы с помощью лучистой энергии.
Простота эксплуатации и обслуживания — Инфракрасные трубчатые обогреватели легко устанавливать в помещении или на открытом воздухе, эффективно работают и обслуживаются в течение многих лет.
Обогрев без сквозняков — инфракрасное излучение обеспечивает отопление без сквозняков, используя лучистую энергию для обогрева без необходимости использования больших вентиляторов теплого воздуха для перемещения тепла по зданию.
Инфракрасный спектр — Инфракрасный спектр — это часть электромагнитного спектра, расположенная между микроволнами и видимым светом, который мы видим каждый день.
Пониженная температура воздуха — показания термометра температуры внутреннего воздуха можно установить ниже из-за поглощения инфракрасного тепла и излучения предметов и людей.
Созданы внутренние тепловые резервуары — энергия инфракрасного обогревателя накапливается внутри объектов, а затем возвращается в пространство посредством конвекции, обеспечивая быструю рекуперацию тепла.
Тихая работа — инфракрасные трубчатые обогреватели бесшумно обогревают помещения с помощью стандартных методов лучистого обогрева.
Energy Efficient — Инфракрасные трубчатые обогреватели могут снизить счета за электроэнергию до 50% по сравнению с альтернативными системами обогрева.

Для получения дополнительной информации о предполагаемых системах отопления, пожалуйста, свяжитесь с Indiana Warm Floors сегодня!

Почему мои полы не теплые?

Излучающее панельное отопление превратилось из любимца индустрии гидроники в 1990-х годах в уважаемую технологию, которая может обеспечить превосходный комфорт в различных областях применения.

Большинство из вас, читающих это, вероятно, спроектировали и / или установили несколько систем излучающих панелей. Во многих случаях эти системы включали покрытие всей площади пола конструктивными элементами излучающих панелей определенного типа: плиты на уровне грунта, тонкие плиты, трубы и плиты и так далее. Это стало стандартной практикой в отрасли и хорошо работает, когда в домах со средней тепловой нагрузкой устанавливается лучистый пол с подогревом.

Однако по мере уменьшения расчетной тепловой нагрузки на единицу площади пола уменьшается и средняя температура поверхности пола.В доме с хорошей теплоизоляцией средняя температура поверхности теплого пола может быть всего на несколько градусов выше температуры воздуха в помещении. Причина в том, что пол не должен нагреваться для удовлетворения тепловой нагрузки, определяемой настройкой комнатного термостата.

Например: рассмотрим комнату с расчетной тепловой нагрузкой 3000 БТЕ / час и соответствующей температурой воздуха 70F. Помещение имеет размеры 20 на 15 футов. Если бы вся площадь пола была покрыта излучающей панелью, требование к восходящему тепловому потоку при расчетной нагрузке было бы:

См. Формулу 1

Среднюю температуру поверхности пола можно оценить по следующей формуле:

См. Формулу 2

Где:

T _{Поверхность} = средняя температура поверхности пола (ºF)

q = восходящий тепловой поток (БТЕ / ч / фут ²)

T _воздух = температура воздуха в помещении (ºF)

Таким образом, для указанного примера:

См. Формулу 3

Эта температура на несколько градусов ниже нормальной температуры кожи рук и ног.Инфракрасный термограф термографически комфортной руки в Рис. 1 показывает температуру кончиков пальцев от низкой до середины 80-х годов.

Поверхность пола 75F будет казаться слегка прохладной на ощупь этой рукой, даже если этот пол выделяет достаточно тепла для поддержания температуры в комнате 70F.

Принуждение пола к работе при более высоких температурах приведет к быстрому перегреву помещения и, вероятно, приведет к потерям энергии из-за того, что люди открывают окна или иным образом заменяют перегретый внутренний воздух более холодным наружным воздухом.

Также имейте в виду, что средняя температура поверхности пола 75 ° F будет существовать только в расчетный день, когда наружная температура равна или близка к минимальным значениям. Эта средняя температура поверхности пола будет еще ниже в условиях частичной нагрузки.

ПОСМОТРЕТЬ ЯРКОСТЬ

Даже несмотря на то, что пол с подогревом в здании с низким энергопотреблением может быть не таким теплым, как пол с подогревом в более энергоэффективном здании, он все равно будет теплее, чем полы без подогрева в помещениях, обогреваемых системами принудительной подачи воздуха или плинтусом из ребристых труб.

Кроме того, с точки зрения теплового КПД источника тепла более низкая температура поверхности — это хорошо. Источники тепла, такие как конденсационный котел, водяные тепловые насосы и солнечные тепловые подсистемы, будут работать с высокой эффективностью в сочетании с низкой температурой воды. Чем ниже температура воды, тем выше КПД источника тепла.

Пол, температура поверхности которого немного выше температуры воздуха в помещении, также менее подвержен перегреву из-за непредсказуемого внутреннего притока тепла, например, вызванного солнечным светом или скоплением людей.

Потенциальная «ложка дегтя» заключается в том, что ожидания владельцев теплых на ощупь полов могут не оправдаться. Как может подтвердить большинство из вас, невыполненные ожидания клиентов представляют собой проблему, даже когда система отопления работает с максимальной эффективностью.

Если покупатель был проинформирован о том, что полы не будут ощущаться теплыми, даже если внутренняя заданная температура все еще будет поддерживаться, и если он понял и согласился с этим рабочим состоянием, не должно быть никаких нереализованных ожиданий.Однако, если покупатель не может не думать об уютной рекламе лучистого теплого пола и по-прежнему рассчитывает на теплые полы независимо от нагрузки, результатом, скорее всего, станет серьезное разочарование.

Возражение «а я заплатил за теплые полы…» наверняка будет услышан, и перспективы хороших отношений с клиентами устремлены на юг. Тот факт, что установленный вами котел mod / con работает с тепловым КПД 97%, а не 92%, вероятно, не сгладит ситуацию.

Я рекомендую серьезно поговорить с клиентами, которые рассматривают возможность использования теплого пола в здании с низким энергопотреблением. Обязательно объясните, почему полы часто не кажутся теплыми на ощупь, и внимательно выслушайте все их опасения по этому поводу. Если изначальные инстинкты клиента к теплым поверхностям очевидны, подумайте о том, чтобы предложить им некоторые из следующих альтернатив.

КОГДА МЕНЬШЕ БОЛЬШЕ

Существует несколько альтернатив системам теплого пола с полным покрытием, которые обеспечивают разумный баланс между эффективностью источника тепла и желанием владельца иметь теплые поверхности.

Один состоит в том, чтобы уменьшить площадь поверхности излучающей панели, не покрывая всю площадь пола трубами. Если бы размер излучающей панели в предыдущем примере был уменьшен вдвое, необходимый восходящий тепловой поток увеличился бы с 10 до
20 БТЕ / час / фут ². Это повысит среднюю температуру поверхности пола в условиях расчетной нагрузки от 75 до 80F. Такая более высокая температура поверхности пола, скорее всего, понравится тем, кто ищет полы, «подходящие для босиком».Уменьшение площади панелей до одной трети площади пола в помещении повысит среднюю температуру поверхности пола в условиях расчетной нагрузки примерно до 85 ° F, что является рекомендуемым максимумом для полов, на которых наблюдается продолжительный контакт ног.

Дизайнерский подход, заключающийся в том, чтобы не покрывать всю площадь пола трубами, был обычным явлением в те дни, когда медные трубы использовались для систем отопления полов (см. Врезку). Каждая излучающая панель была рассчитана на нагрузку в помещении с учетом удельного восходящего теплового потока и заданной температуры подаваемой воды.

Комната с половиной тепловой нагрузки другой комнаты получит половину квадратных футов площади панелей. Предполагая, что напольные покрытия имеют сопоставимое значение R, этот подход позволяет системе работать с одной температурой подаваемой воды и устраняет необходимость в нескольких смесительных устройствах.

Другой вариант, который хорошо сочетается со зданиями с низким энергопотреблением, — это лучистое потолочное отопление. Большинство потолков с подогревом передают 95+ процентов своей тепловой мощности в виде теплового излучения. Они «светят» тепловым излучением в комнату так же, как светильник направляет вниз видимый свет.

Излучающие потолки с малой массой, такие как конструкция, показанная на рис. 3 , , могут быстро нагреться после холодного пуска. Они идеально подходят для помещений, где желательно быстрое восстановление после неблагоприятных условий. Малая масса также означает, что они могут быстро отключить тепловую мощность при необходимости, что помогает ограничить перегрев при значительном внутреннем притоке тепла.

Для потолочной панели, сконструированной, как показано на рис. , рис. 3 , средняя температура воды 110 ° F может обеспечить тепловую отдачу около 28 БТЕ / час / фут
т ².Рассмотрим эту панель, установленную в здании с низким энергопотреблением с расчетной тепловой нагрузкой всего 10 БТЕ / час / фут ². Панель должна покрывать лишь около 36% площади потолка, чтобы обеспечить необходимую тепловую мощность. Это значительно снижает затраты на материалы и трудозатраты на установку. Это также позволяет низкотемпературным источникам тепла достигать высокого теплового КПД.

Другой вариант — система, в которой используются панельные радиаторы, а не излучающие панели, устанавливаемые на месте. Панельные радиаторы доступны в различных размерах и формах и, соответственно, в широком диапазоне номинальной тепловой мощности.Наиболее распространенный подход к проектированию — это подобрать размер однопанельного радиатора к расчетной нагрузке в типичном помещении, таком как спальня, ванная комната или кухня. Для больших помещений может потребоваться несколько параллельных трубопроводов панельных радиаторов.

Я предлагаю установить размер каждого панельного радиатора в системе таким образом, чтобы он обеспечивал расчетные потребности в обогреве отведенного для него помещения, работая при температуре подаваемой воды не выше 120F. Это поддерживает высокий КПД низкотемпературных источников тепла. Это также увеличивает процентное соотношение лучистого и конвективного тепловыделения и устраняет любые проблемы безопасности, связанные с прикосновением пассажиров к чрезмерно горячим поверхностям.

Панельный радиатор с температурой поверхности от 100 до 115F неизбежно заставит людей приспосабливаться к нему в холодную погоду. Это будет место, куда кладут влажные варежки, перчатки и шапки для быстрого высыхания. Возможно, самое главное, это решение для тех случаев, когда вы просто хотите приложить охлажденные руки, ноги или дерриер к теплой поверхности.

Рисунок 4 — инфракрасное изображение панельного излучателя, работающего при относительно низкой температуре воды.Обратите внимание на температурный градиент сверху вниз и на то, как он относительно однороден на поверхности радиатора. Это свидетельство хорошо продуманного продукта.

НИКАКИХ ВОПРОСОВ

Я оставлю вас с последней мыслью о теплых полах с более низкой температурой поверхности. Это происходит из того, что я вижу, как люди, которых я сопровождал на протяжении многих лет, отреагировали, когда впервые сказали, что они находятся в помещении с подогреваемым полом. Многие садятся на корточки, кладут руку на пол и затем встают с растерянным выражением лица.Затем они говорят что-то вроде «пол не теплый».

Тогда я задаю вопрос: «Вам удобно?» На что большинство отвечает «да» или, может быть, даже «да, мне очень комфортно». Последний совет, который я предлагаю, звучит так: «Если вам удобно, не беспокойтесь о ощущениях пола». Попробуйте в следующий раз, когда познакомите кого-нибудь с лучистым теплым полом. <>

Джон Зигенталер, физическое лицо, окончил политехнический институт Ренсселера по специальности машиностроение и имеет лицензию профессионального инженера.Он имеет более 34 лет опыта в проектировании современных систем водяного отопления. Он также является почетным адъюнкт-профессором инженерных технологий в колледже Mohawk Valley Community College в Ютике, штат Нью-Йорк. Примечание редактора: см. Джона на Modern Hydronics-Summit 2015 в Торонто 10 сентября 2015 г.

Полы с лучистым обогревом — McMackin Mechanical

Реконструкция 101: 5 вещей, которые нужно знать о лучистом напольном отоплении, Кристин Чанг Хануэй

Может ли кто-нибудь устоять перед ощущением ходьбы босиком по теплому полу? Если вы только приступаете к ремонту или строительству нового дома, подумайте об установке лучистого отопления (также известного как полы с подогревом) — энергоэффективного способа согреться в холодные месяцы.Как архитектор, который руководил многими реконструкциями и пережил их, я испытал на себе лучистые полы с подогревом в домах других людей и жажду этого в своем собственном. Вот краткая информация по этой теме: читайте дальше, если вы готовы взорвать полы во имя рентабельного и энергоэффективного отопления.

1. Что такое теплый пол?

Изобретенный технически подкованными древними римлянами, у которых были рабы, раздувающие дровяные костры под высокими мраморными полами, лучистое напольное отопление представляет собой систему подогрева пола, которая проводит тепло через поверхность пола, а не через воздух (как в обычные системы воздушного отопления).

Вверху: зимой вы каждое утро просыпаетесь и кладете босые ноги на теплые дубовые полы. Фотография предоставлена Динесеном.

2. Как работает теплый пол?

Двумя наиболее распространенными типами систем лучистого теплого пола являются электрические (нагрев с помощью электрических проводов) и гидронные (тепло с помощью труб с горячей водой), обе из которых расположены под полом. Вот их сравнение: электрические системы лучистого теплого пола проще и доступнее в установке, но они более дороги в эксплуатации, что делает их идеальными для обогрева небольших площадей.Гидравлические системы менее дороги в эксплуатации, поэтому они хорошо подходят для больших площадей и даже целых домов. Предостережение заключается в том, что они имеют более высокие начальные затраты, потому что их сложнее установить и для них требуется подогретая вода от бойлера или водонагревателя. Чтобы узнать больше о плюсах и минусах каждой системы, а также о том, какая из них может быть лучше вам подходит, см. «Теплый пол: электрический или водяной», подготовленный подрядчиком из Сан-Франциско Джеффом Кингом из Jeff King & Company, члена Директории архитекторов и дизайнеров Remodelista.

Вверху L: система электропроводки, устанавливаемая в ванной комнате. Фотография сделана Мод Плантига на Flickr. Вверху R: гидронная система, ожидающая укладки напольного покрытия. Фотография через Triangle Tube.

3. Каковы преимущества лучистого теплого пола?

Теплый пол с подогревом не только согревает пальцы ног, но и обеспечивает комфортную температуру для всего тела. Волны инфракрасного излучения, поднимающиеся от пола, нагревают строительную массу, гарантируя, что тепло не будет отдано окружающим поверхностям.В обычной системе принудительного воздушного отопления нагретый воздух (вместе с пылью и аллергенами) поднимается к потолку и снова опускается вниз по мере понижения температуры, что затрудняет согревание пальцев ног, даже если все выше ваших плеч кипит. «Мы ощущаем чистое тепло с лучистыми полами с подогревом. По мере того, как мы нагреваемся от ног, мы остаемся теплее при более низкой температуре », — говорит подрядчик Джефф Кинг. Эффективно доставляя тепло и комфорт, что можно не любить?

Вверху: Схема слева иллюстрирует принцип лучистого теплого пола, при котором нагретые поверхности передают тепло всем окружающим объектам.Нет потери тепла, потому что все находится при одинаковой температуре. На диаграмме справа показано, как нагретый воздух в обычной системе принудительной подачи воздуха поднимается к потолку, а затем возвращается вниз в виде холодного воздуха. Это объясняет, как можно оставаться холодным, когда термостат показывает 72 градуса. Диаграмма через семинар по устойчивому развитию.

4. Каковы минусы лучистого теплого пола?

Систему лучистого теплого пола сложно установить после того, как пол уже уложен, и это реально возможно только в том случае, если вы готовы убрать полы или строите новый дом.Несмотря на то, что есть новые продукты, такие как электрические излучающие подушки, которые можно установить между балками под полом, для них требуется доступ снизу через подвал или подвал. Отсутствие того или другого является преградой для сделки.

Вверху: каменная плитка хорошо сочетается с лучистым напольным отоплением благодаря своим теплопроводным свойствам. На этом изображении грубая каменная плитка в ванной комнате от Atelier Am из Лос-Анджелеса. Фотография предоставлена Марком Д. Сайксом.

5. Какие напольные покрытия лучше всего подходят для теплового излучения?

В то время как все напольные покрытия могут использоваться с полами с подогревом, некоторые работают более эффективно, чем другие.Некоторые общие практические правила: материалы с теплопроводными свойствами (камень, бетон, керамическая плитка) эффективно проводят, передают и удерживают тепло, выдерживая при этом высокие температуры. Полы из массивной древесины могут сжиматься и расширяться при колебаниях температуры, оставляя неприглядные зазоры. Однако, если вам нравятся деревянные полы, опытный установщик деревянных полов сможет справиться с потенциальной усадкой. Полы из винилового и пластикового ламината также имеют ограничения по температуре, в то время как ковры обладают изоляционными свойствами, которые потенциально снижают тепловой поток.

Вверху: полированные бетонные полы с лучистым подогревом согревают дом, переоборудованный из конюшни AR Design Studio. См. Manor House Stables, A Champion’s Home Reborn, чтобы узнать больше. Фотография сделана в AR Design Studio.

Лучший пол для систем лучистого отопления

Системы лучистого теплого пола обеспечивают плавную конвекцию, наполняющую комнату, бесшумную и относительно энергоэффективную. Ванные комнаты, спальни и даже кухни в прохладном климате с лучистым отоплением позволяют чувствовать себя комфортно и легко босиком — все время.

Теплый пол можно установить под удивительно большое количество напольных покрытий. Однако из-за количества тепла, выделяемого электрическими проводами или гидравлическими трубами этих систем, не все напольные покрытия можно укладывать поверх них.

Лучший пол для лучистого тепла

Керамическая плитка

Керамогранит

Натуральный камень

Ламинат

Винил

Лучшие свойства полов для лучистого отопления

Свойства, которые делают напольное покрытие хорошим или плохим для систем лучистого отопления, как правило, зависят от толщины пола, его теплопроводности, его тенденции к расширению и сжатию, а также от того, подвержено ли оно воздействию воды и тепла.

Более толстые напольные покрытия, такие как твердая древесина и конструкционная древесина, являются плохими мостами холода. Напольные покрытия на минеральной основе, в основном из плитки и камня, являются отличными проводниками тепла. Плитка и камень не расширяются и не сжимаются. Твердая древесина твердых пород легко повреждается под воздействием тепла и влаги.

Фарфор, керамика и натуральный камень — лучшие напольные покрытия для лучистого отопления, поскольку они объединяют все четыре фактора. Кроме того, плитка имеет тенденцию ощущаться холоднее, чем другие типы полов, поэтому потребность в лучистом обогреве под ней является наибольшей.

Худшее напольное покрытие — ковровое покрытие — не работает почти по всем четырем пунктам.

Фарфор или керамическая плитка

Керамогранит и керамическая плитка идеально подходят для использования с системами лучистого теплого пола. Плитка не только тонкая, но и благодаря своей минеральной природе хорошо проводит тепло. Кроме того, поскольку плитка не содержит органических продуктов, она не будет гнить или разрушаться, если в гидравлической системе будет течь вода.

Плитка быстро нагревается при включении системы. Плитка тоже ненадолго сохраняет тепло после отключения системы.

Полы из натурального камня

Подобно керамической и керамогранитной плитке, любой вид натурального камня или заполнителя идеально подходит для систем лучистого отопления. Камень не только безопасен для лучистого отопления, но и сохраняет тепло дольше, чем плитка, после отключения системы.

Напольное покрытие из натурального камня немного толще керамической и керамогранитной плитки, поэтому нагревается немного медленнее, чем плитка. Но он сохраняет тепло в течение длительного времени, никогда не расширяется и не сжимается, и он не может разлагаться.

Ламинат

Тонкость ламината является преимуществом при установке лучистого отопления, позволяя теплу проникать и рассеиваться. Однако необходимо принять меры для защиты пола.

В гидронных системах при выходе влаги ламинат будет безвозвратно поврежден. Температура системы должна быть ниже максимальной точки, рекомендованной производителем ламината. Многие производители ламината рекомендуют, чтобы температура никогда не превышала 85 градусов по Фаренгейту.

Одно из преимуществ ламината — это то, что он теплый под ногами. Содержание древесины в ламинатной основе в сочетании с пенопластом создает в целом ощущение комфорта. Таким образом, лучше использовать лучистое отопление под ламинатом только в очень холодных помещениях.

Виниловые полы из листа или плитки

Лучистое отопление можно установить под упругими полами, такими как листовой винил, виниловая плитка и роскошные виниловые планки. См. Инструкции производителя по установке для определения максимальных температур.Как правило, начинайте с 70 градусов по Фаренгейту в течение первых 24 часов использования, увеличиваясь не более чем до 85 градусов по Фаренгейту.

Паркетные полы

Последний рекомендуется в качестве лучшего кандидата для систем лучистого отопления, чем из массивной древесины твердых пород и напольных покрытий из инженерной древесины. В качестве основы для верхнего слоя шпона из твердых пород дерева используется высококачественная фанера. Этот тип фанеры имеет стабильные размеры и не быстро реагирует на скачки или понижения температуры.Однако древесина — плохой проводник тепла. Это означает, что тепло от системы не будет передаваться так быстро и тщательно, как в случае более тонких полов, которые обладают большей теплопроводностью.

Ковровые покрытия

Из-за отличных изоляционных свойств ковровых покрытий эффективность систем лучистого отопления будет снижаться, и, следовательно, может потребоваться установка термостата выше, чем это было бы при использовании твердых напольных покрытий. Но добавление лучистого отопления под ковровое покрытие может быть излишним.Согласно исследованию, проведенному Школой текстильной инженерии Технологического института Джорджии, только ковровое покрытие может достигать показателя R до 2,19 для плюшевой шерсти. В сочетании со склеенной полиуретановой прокладкой (значение R 2,09) ковровое покрытие может быть достаточно теплым в одиночку, что даже не требуется лучистое отопление.

Полы из твердых пород дерева

Паркет из инженерной древесины лучше подходит для лучистого отопления, чем под твердой древесиной. Но если вы все же хотите поставить лучистое отопление под твердую древесину, используйте пол из пиломатериалов вместо гладких.Нагревательный элемент должен быть встроен в черновой пол системы шпал, под традиционный черновой пол или заделан в бетон. Более узкие половые доски, как правило, работают лучше, чем широкие, потому что множество швов обеспечивает большую гибкость, если пол должен расширяться и сжиматься. Чрезвычайно плотные лиственные породы, имеющие 1375 или более баллов по шкале твердости Янки, плохо подходят для систем лучистого отопления.

Полы, на которых не должно быть лучистого тепла

Резиновые покрытия плохо реагируют на высокую температуру и могут источать неприятный запах.
Лучистое отопление может высохнуть и ослабить клей на приклеенном ковровом покрытии. Фактически, любой тип напольного покрытия, в котором в качестве системы соединения используется клей, является более плохим выбором для систем лучистого отопления, чем пол, в котором используется шов с пазом или фальцовкой и фиксатором.

Обзор плюсов и минусов инфракрасных теплых полов

Достоинства тёплого ИК пола

Недостатки ИК тёплого пола

Как правильно выбрать плёночный теплый пол

Какой фирмы лучше выбрать ИК теплый пол

— Инфракрасная пленка на отрез

купить Инфракрасный пленочный теплый пол на отрез: обзор, выбор, монтаж

Инструкция по монтажу инфракрасного пленочного теплого пола

преимущества, принцип работы, монтаж пленочного теплого пола.

Инфракрасный теплый пол Корея

Инфракрасный теплый пол — плюсы и минусы, инструкция по укладке

Что представляет собой конструкция?

Достоинства инфракрасного теплого пола

Недостатки инфракрасного пола

Нюансы укладки

Инфракрасный теплый пол

Как работают излучающие инфракрасные нагревательные панели?

Технология — Как работает панель излучающего тепла?

Инфракрасное тепло создает ощущение тепла и тоже приносит пользу для здоровья

Элегантный вид, интеллектуальная технология

Подробнее о Warm Waves

Лучистое отопление — основы, факты, заблуждения и применения

Что такое лучистое отопление

Как это работает

Интересные факты

Заблуждения

Приложения

Инфракрасный нагреватель HVAC Подрядчик в Индиане

Почему инфракрасное отопление?

Для получения дополнительной информации о предполагаемых системах отопления, пожалуйста, свяжитесь с Indiana Warm Floors сегодня!

Почему мои полы не теплые?

Полы с лучистым обогревом — McMackin Mechanical

Реконструкция 101: 5 вещей, которые нужно знать о лучистом напольном отоплении, Кристин Чанг Хануэй

1. Что такое теплый пол?

2. Как работает теплый пол?

3. Каковы преимущества лучистого теплого пола?

4. Каковы минусы лучистого теплого пола?

5. Какие напольные покрытия лучше всего подходят для теплового излучения?

Лучший пол для систем лучистого отопления

Лучший пол для лучистого тепла

Лучшие свойства полов для лучистого отопления

Фарфор или керамическая плитка

Полы из натурального камня

Ламинат

Виниловые полы из листа или плитки

Паркетные полы

Ковровые покрытия

Полы из твердых пород дерева

Полы, на которых не должно быть лучистого тепла

Добавить комментарий Отменить ответ
