Теплый пол из трубы гофрированной нержавеющей трубы: Гофрированная нержавеющая труба для теплого пола: характеристики, цены, монтаж

Содержание

нержавеющая, как выбрать, установка, характеристики, цены, монтаж, плюсы, минусы

Теплые полы, как одна из систем отопления, сегодня популярны. У нее много достоинств. Поэтому производители материалов для теплых полов стараются предложить все новые и новые элементы, отличающиеся от предыдущих более высокими техническими и эксплуатационными характеристиками. Последняя их разработка – гофрированная труба для теплого пола.

Общие сведения

Содержание статьи

1 Общие сведения
- 1.1 Гофрированная труба
- 1.2 Плюсы и минусы
2 Особенности выбора
3 Особенности монтажа
4 Итоги

Теплые полы собираются по трем технологиям:

водяные;
электрические;
инфракрасные.

Водяной пол. Он самый выгодный в эксплуатации.

50%

Электрическая система очень проста в монтаже и не требует много места.

Мне больше нравится инфракрасный пол. Идеальный вариант для помещений с низкими потолками!

50%

Проголосовало: 2

Первые применяются чаще за счет сниженной себестоимости конструкции.

В нее входят:

источник тепла – обычно котел;
трубы;
запорная арматура;
автоматика, которая следит за параметрами теплого пола.

При выборе этого элемента необходимо учитывать следующие показатели и характеристики:

теплопроводность;
цена;
способы монтажа – просто или сложно;
срок службы;
защищенность от проникновения кислорода.

Такой показатель, как теплопроводность, влияет на эффективность работы отопления. Чем выше характеристика, тем больше теплый пол отдаст тепловой энергии в помещения. В этом плане металлические трубы – самые эффективные. Пластик им уступает, но у него срок эксплуатации превышает 50 лет. И здесь он первый. По цене также пластиковая система отопления выигрывает перед остальными.

Для информации – теплопроводность:

стали – 50-90 Вт/м К;
меди – 400 Вт/м К;
пластика – 0,3 Вт/м К.

Гофрированная труба

Теплые полы должны иметь длительный срок службы. Это одно из основных к ним требований. Все дело в цементной стяжке, которую заливают поверх трубной системы, где она остается на весь срок эксплуатации.

Этому требованию соответствуют на 100% пластиковые трубы. Нержавеющая гофрированная труба для теплого пола стала им серьезным конкурентом.

Процесс производства гофрированных труб сложен. Технология состоит из нескольких этапов, проходящих на высокоточном оборудовании. Поэтому цена гофрированного трубного изделия немалая.

Этапы изготовления:

Сырьем для материала выступает стальная лента из нержавейки, которую пропускают через формовочный станок. На выходе получается труба в виде гофры с открытым швом.
Сварка шва. Этот процесс проводится в специальной камере, заполненной инертным газом. На воздухе при сварке из нержавейки улетучиваются легирующие элементы, делая металл незащищенным от негативного воздействия влаги. По-простому, если сваривать нержавейку на воздухе, она потеряет свои свойства. При соприкосновении с влагой начнет ржаветь.
Обжиг трубы и моментальное охлаждение. Таким способом достигается максимальная гибкость трубного материала. Визуально отличить обработанную гофрированную трубу от необработанной невозможно. Но первая по цене больше.

Контроль качества. Для этого гофрированную трубу погружают в воду, а по внутреннему объему пропускают воздух под большим давлением. Появление пузырьков сигнализирует о бракованной продукции.

Плюсы и минусы

Любой материал не идеален. Это относится и к гофрированной трубе для теплых полов. Но у нее и много достоинств:

большая теплопроводность;
простота монтажа за счет гибкости и способа соединения труб между собой и с другими элементами теплого пола – обычно это фитинги в виде резьбовых муфт;
высокая прочность – передавить трубный элемент теплого пола практически невозможно;
давление до 50 атм – не проблема для теплого пола из гофрированной трубы;
нержавеющая сталь – материал коррозионностойкий, отсюда и срок его службы – 30 лет;

выдерживают изменения температуры теплоносителя в пределах -50 ℃ – +110 ℃.

Сама гофрированная труба может выдержать температуру до +800 ℃. Но в системе теплых полов есть и другие элементы, которые такой нагрев выдержать не могут.

Недостаток один – цена больше, чем у пластиковых изделий.

Особенности выбора

Производитель – это первое, на что необходимо обратить внимание. В плане производства гофрированной трубы для теплого пола лидируют две страны: Южная Корея и Германия. Компании их этих государств предлагают высококачественные изделия, которые соответствуют требованиям эксплуатации теплых полов.

Второе, на что надо обратить внимание, это толщина стенки, которая обозначается в маркировке. У всех гофрированных вариантов этот показатель не превышает 1 мм. Но чем толще, тем лучше.

Диаметр – третий критерий выбора. На рынке гофрированный материал для теплых полов представлен тремя размерами: 16, 20 и 25 мм. Чем больше размерный параметр, тем выше теплоотдача системы отопления. Но и больше расход цементного раствора, которым теплые полы покрываются в виде стяжки.

На рынке гофрированная труба продается в бухтах длиною 50 м. Но встречаются и большие размеры: 70, 90 и 120 м.

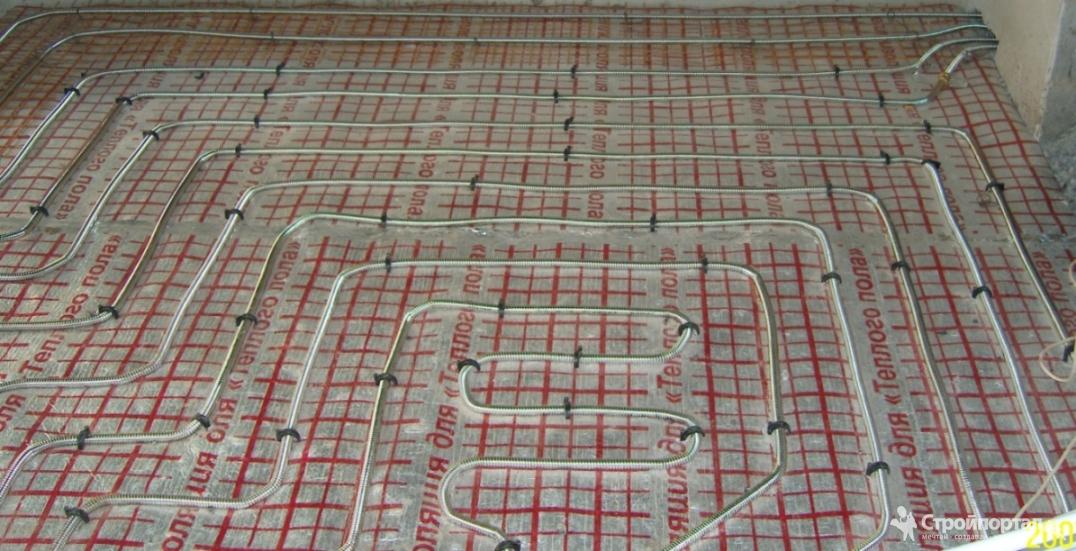

Особенности монтажа

Каких-то особенностей укладки теплого пола из гофрированной трубы нет. Для этого применяются стандартные технологии в зависимости от основы. Но чаще используют способ монтажа на специальные теплоизоляционные маты (плиты с бобышками). Между ними гофрированный контур и укладывается.

Не стоит бояться изгибать контур. Сильного изгиба он не выдержит. Но этого и не понадобиться, ведь в системе теплых полов максимальный поворот – 90º. Редко, когда он превышает этот показатель. Но даже в этом случае не надо бояться согнуть трубу. При достижении максимального уровня сгибания она сама предупредит, что дальше гнуть не стоит. Просто будет чувствоваться более мощное прилагаемое усилие.

Опытным путем было доказано, что гофрированная труба, предназначенная для сборки теплых полов, имеет тепловое линейное расширение всего 0,2 мм на 6 м длины контура. Это очень маленький показатель, который гарантирует, что внутри бетонной стяжки она не расширится, а значит, не будет негативно действовать на последнюю.

Для подключения к запорной арматуре или фитингам используется специальная муфта в виде накидной гайки, в комплектацию которой входит уплотнительный манжет. Последний элемент обязателен. Без него невозможно достигнуть стопроцентной герметичности стыка.

Поверхность внутреннего пространства гофрированной трубы не является гладкой и ровной. Отсюда небольшие проблемы с перемещением теплоносителя (горячей воды). Поэтому циркуляционный насос выбирают с большей мощностью, чтобы преодолеть сопротивление гофры.

Итоги

Перед хозяином дома, который решил в комнатах уложить теплые полы, всегда встает вопрос экономии. И здесь многие отдадут предпочтение пластиковым трубным изделиям. Они дешевле в несколько раз.

Но в процессе эксплуатации гофрированные трубы из нержавейки лучше за счет высокой теплоотдачи. А это влияет на расход топлива. Его требуется для разогрева теплоносителя в несколько раз меньше. И это перекрывает все остальные показатели сравнения гофрированной конструкции с пластиковой.

Какая труба для теплого пола лучше и прочнее: видео.
